需要配备电阻加热蒸发舟的真空沉积系统，才能在掺杂双层二硫化钼 (BL-MoS2) 时实现纳克级精度。该设备能够控制固体有机掺杂剂的升华，从而在严格保持材料表面界面的纯度的同时，创建高度均匀的薄膜。
超高真空和电阻加热的结合提供了唯一可靠的方法，可以以亚单分子层精度沉积有机分子。这种精度对于促进纯界面电荷转移和防止大气污染物扭曲电势分布的分析至关重要。
精密掺杂的机制
通过电阻加热升华
电阻加热蒸发舟的核心功能是通过受控升华将固体有机物转化为气态。
通过向蒸发舟通电，系统会产生精确的热量。这会以可精细调节至纳克级的速率升华有机掺杂剂，例如 F6TCNNQ。
实现均匀覆盖
与可能留下“咖啡渍”或不均匀团块的溶液基方法不同，这种气相沉积可确保表面均匀覆盖。
研究人员可以极其精确地控制沉积厚度，从亚单分子层（部分覆盖）到 BL-MoS2 表面的特定多层。
真空环境的关键作用
保持界面纯度
超高真空 (UHV) 环境不仅仅是为了控制压力；它是一种清洁度要求。
通过去除空气和水分，系统可防止大气中的杂质吸附到原子级薄的 MoS2 表面。这确保了电子特性的任何变化仅由掺杂剂引起，而不是随机污染物。
促进电荷转移分析
为了使双层 MoS2 在电子应用中有效运行，半导体与掺杂剂之间的界面电荷转移必须高效且可预测。
真空环境可保护这种精密的界面。它确保电势分布的分析反映了异质结构的内在物理特性，而不是由环境干扰引起的伪影。
理解权衡
系统复杂性与工艺速度
虽然这种方法提供了卓越的质量，但与旋涂或滴铸等更简单的方法相比，它带来了显著的操作复杂性。
该工艺需要昂贵的设备，达到高真空需要更长的设置时间，并且需要精确校准电阻蒸发舟的电流。然而，对于高性能电子研究而言，这种权衡是消除较快、技术含量较低的方法固有的可变性的必要条件。
为您的目标做出正确选择
虽然化学气相沉积 (CVD) 用于生长高质量的 MoS2 基础，但后续的掺杂步骤需要真空蒸发的特定精度。
- 如果您的主要重点是基础物理学：使用此真空系统，以确保电荷转移测量不受大气伪影的影响。
- 如果您的主要重点是器件制造：依靠纳克级的控制来精确调整掺杂浓度，而不会破坏下面的原子晶格。
总之，电阻加热真空系统是原始二维材料与功能性、精确调谐的电子器件之间的桥梁。
摘要表：
| 特性 | 真空沉积（电阻蒸发舟） | 替代方法（例如，溶液） |
|---|---|---|
| 精度 | 纳克级 / 亚单分子层 | 低 / 厚度可变 |
| 均匀性 | 优秀（无团块形成） | 差（易受“咖啡渍”效应影响） |
| 纯度 | 高（UHV 可防止污染物） | 低（易受大气污染物影响） |
| 机制 | 受控升华 | 液体蒸发 / 旋涂 |
| 应用 | 高性能二维电子器件 | 快速原型制作 / 低成本测试 |
使用 KINTEK 提升您的薄膜研究水平
精确的分子掺杂需要专门的设备，以确保纳克级的精度和绝对的材料纯度。在专家研发和世界级制造的支持下，KINTEK 提供高性能的真空、CVD 和马弗炉系统——所有系统均可完全定制，以满足您实验室独特的二维材料研究的严格要求。
无论您是在研究界面电荷转移还是扩展器件制造，我们的系统都能提供您所需的热稳定性和真空完整性。立即联系我们，讨论您的定制炉要求！

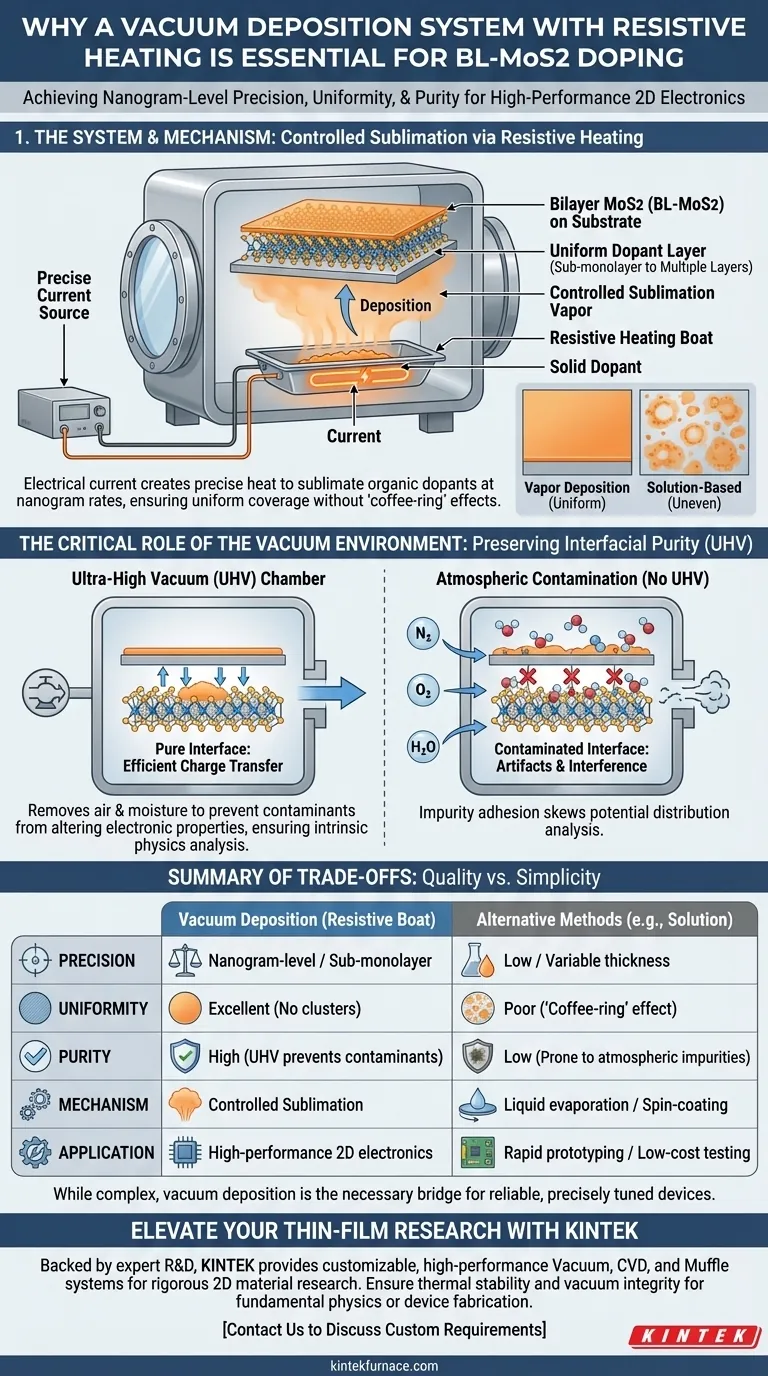

图解指南
