高温电炉是地聚合物催化剂合成中的主要活化引擎。通过将原料高岭土置于稳定的热场中——具体来说，在750°C下煅烧两小时——电炉驱动了一个关键过程，称为脱羟基。这种热处理从根本上将化学惰性高岭土转化为偏高岭土，一种具有后续地聚合物化所需的高反应活性的无定形铝硅酸盐。
核心要点 电炉不仅仅是干燥材料；它触发了分子相变。通过精确的热控制使高岭土的晶体结构坍塌，电炉“解锁”了材料的潜力，将一种被动的矿物质转化为有效的催化作用所需的活性化学前体。
转化机理
热脱羟基
电炉的主要功能是促进脱羟基。
这是一个化学反应，其中羟基（-OH）从高岭土结构中逸出。
如果没有电炉提供持续的高温（通常在600°C至850°C之间），材料将保持稳定、不反应的状态。
结构无定形化
原料高岭土具有层状、有序的晶体结构。
电炉的热量破坏了这种晶格，导致结构坍塌成无定形状态。
这种从有序到无序的转变是偏高岭土的定义特征，并直接负责其参与地聚合物合成的能力。
原子配位转变
在原子层面，稳定的热场迫使铝原子发生转变。
它们从稳定的六配位（八面体）状态转变为高度不稳定且反应性强的四配位或五配位（四面体或五面体）状态。
这种原子重排为地聚合物化反应创造了活性基础。
增强用于催化的物理性质
表面积急剧增加
电炉处理显著改变了材料的物理结构。
煅烧可以将比表面积从大约5.5 m²/g 提高到 26.5 m²/g 以上。
这种增加为化学相互作用提供了更大的平台，直接提高了催化效率。
孔结构优化
高温彻底清除了原材料中堵塞的有机杂质、水分和挥发性成分。
这个“清洁”过程打开了孔道并增加了孔隙率。
结果是材料具有更清洁、更易于接近的活性位点，有利于在后续阶段更好地分散活性成分。
理解权衡
热稳定性必要性
选择高温电炉是专门为了其维持稳定热场的能力。
不稳定的加热会导致部分脱羟基，使部分高岭土保持不活性，并降低催化剂的整体效率。
温度窗口
精度至关重要；该过程不仅仅是达到高温，而是达到正确的温度。
虽然煅烧可以在600°C至850°C之间进行，但对于这种特定的地聚合物应用，主要标准是750°C。
显著偏离此最佳窗口可能导致活化不足的材料或过度烧结，从而降低反应活性。
根据您的目标做出正确的选择
为确保最佳的催化剂制备，请根据您的具体目标调整您的电炉操作：
- 如果您的主要重点是最大化学反应活性：确保您的电炉在750°C下稳定保持两小时，以保证完全脱羟基和理想的原子配位转变。
- 如果您的主要重点是最大化用于浸渍的表面积：优先清除有机物和挥发物，以疏通孔道，从而暴露最大数量的活性位点以进行金属离子相互作用。
电炉不仅仅是加热元件；它是决定您的催化剂最终化学效力的工具。
总结表：
| 工艺参数 | 转变细节 | 对催化剂的影响 |
|---|---|---|
| 最佳温度 | 750°C（保持2小时） | 确保完全脱羟基 |
| 结构状态 | 晶体态转变为无定形态 | 解锁化学反应活性 |
| 原子转变 | 六配位转变为四/五配位 | 为地聚合物化创造活性基础 |
| 表面积 | 5.5 m²/g 至 26.5+ m²/g | 增加化学相互作用平台 |
| 孔结构 | 去除杂质和疏通孔道 | 增强活性成分的分散 |
通过精确热解决方案提升您的催化剂研究
高性能地聚合物催化剂需要只有专家设计的系统才能提供的绝对热稳定性和精确控制。KINTEK通过先进的电炉技术赋能研究人员和制造商，以优化您的材料转化。
我们为您提供的价值：
- 专家研发与制造：拥有数十年的高温材料科学专业知识支持。
- 多功能系统：可从马弗炉、管式炉、旋转炉、真空炉和CVD系统等针对特定材料相定制的系统中进行选择。
- 定制化解决方案：完全可调的热曲线，以满足您独特的煅烧和合成要求。
无论您是扩大生产规模还是优化分子相变，KINTEK都能提供您的实验室所需的可靠性。

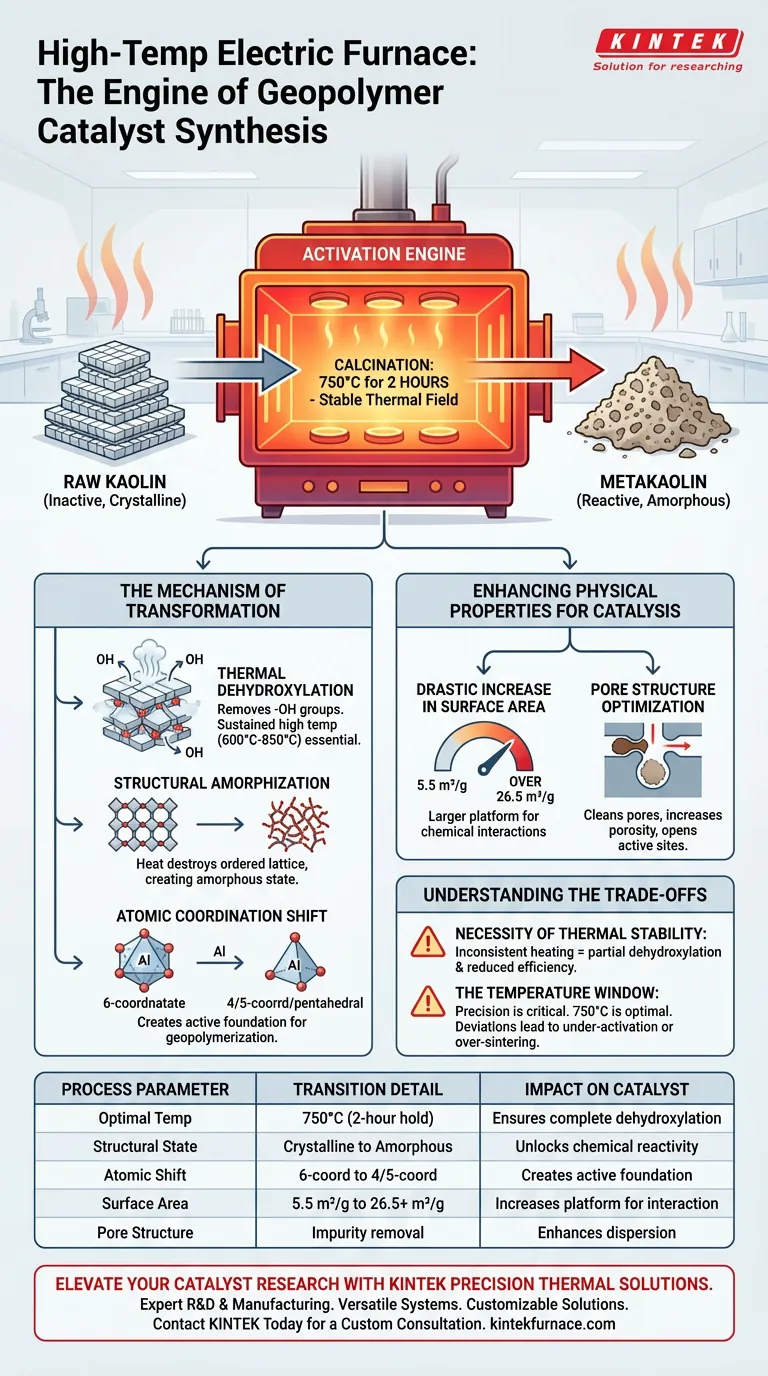

图解指南
