本质上，炉壳是确保真空炉正常运行的最关键结构部件。它是一个物理的、密封的屏障，能够实现并维持高纯度真空，直接保护炉内部件在高温加工过程中免受大气污染。
炉壳不应被视为一个简单的容器。它是一个精密设计的系统，其结构完整性、密封性和冷却直接关系到最终产品的纯度、质量和可重复性。炉壳的失效意味着整个过程的失效。
作为纯度守护者的炉壳
真空炉的基本目的是在受控气氛中加工材料，不含反应性气体。炉壳是实现这一目标的第一道也是最重要的防线。
主要作用：实现和维持真空
炉壳最基本的功能是形成一个不漏气的容器。它经过焊接和密封，以承受当炉内抽真空时作用在其壁上的巨大外部大气压力。
任何哪怕是微小的破损都会导致空气泄漏，阻止炉子达到所需的真空度，从而损害整个操作。
防止氧化和污染
真空环境至关重要，因为它去除了氧气、水蒸气和其他反应性气体。通过维持这种真空，炉壳直接防止了被加工材料在高温下的氧化、变色和污染。
这对于航空航天、医疗和电子工业中使用的敏感合金来说是不可或缺的，即使是微观层面的污染也可能导致部件失效。
确保工艺可重复性
对于工业生产而言，一致性至关重要。坚固且密封良好的炉壳可确保从一个循环到下一个循环的真空度保持一致。
这种工艺稳定性保证了每一批产品都受到完全相同的处理，从而产生可预测和可重复的材料性能，这是质量控制的基石。
围护系统的工程设计
炉壳的可靠性并非偶然。它是对其材料、结构和热管理进行深思熟虑的工程选择的结果。
材料选择和结构
炉壳通常由厚碳钢或不锈钢板制成。选择这些材料是出于其结构强度、压力下的稳定性以及可焊性。
炉壳主体通过永久焊接形成一个单一的整体腔室。任何可拆卸部件，如主门，都配有精密加工的法兰。
确保整体完整性的密封方法
在可拆卸部件与炉壳主体连接的地方，使用真空密封材料。这些通常是专门的O型圈，由能够承受高温和压差的弹性体制成。
焊缝的质量和这些密封件的状况是决定炉子保持真空能力最关键的两个因素。
冷却的关键作用
炉子热区内部产生的强烈热量会迅速导致钢制炉壳过热变形。为防止这种情况，炉壳几乎总是带有用于水冷或空冷的通道。
这种冷却系统并非附件；它至关重要。它保持炉壳的结构完整性，防止可能破坏真空密封的翘曲，并确保O型圈不会过热失效。
理解风险和权衡
炉壳受损不是小麻烦；它是一个关键的故障，直接影响生产质量和操作安全。
泄漏的后果
即使是微小的泄漏，通常肉眼或听觉都无法检测到，也会降低真空环境。这会导致轻微氧化、钎焊效果不佳，或部件未能通过质量检查，从而浪费时间、材料和能源。
变形的风险
如果冷却系统发生故障或不足，炉壳在热应力下可能会翘曲。这种损坏可能是永久性的，会破坏密封表面的精确对齐，使得将来无法实现适当的真空。
维护和密封寿命
真空密封件是消耗品。它们会随着每个热循环而逐渐降解。忽视定期检查和更换它们是导致炉子性能下降的最常见原因之一。
为您的操作做出正确选择
了解炉壳的功能可以帮助您在维护、故障排除和采购方面做出更好的决策。
- 如果您的主要关注点是工艺可靠性：优先安排严格的预防性维护计划，进行泄漏检查和密封件更换。
- 如果您的主要关注点是排除不良结果的故障：炉壳的真空完整性，包括所有密封件和端口，应始终是您首先调查的系统。
- 如果您的主要关注点是购买新炉：仔细检查炉壳焊缝的质量、法兰加工以及其冷却系统设计的坚固性。
最终，将炉壳视为精密仪器，而不仅仅是一个钢盒，是掌握真空加工操作的关键。
总结表：
| 功能 | 主要细节 | 对操作的影响 |
|---|---|---|
| 实现和维持真空 | 通过焊接和O型圈密封 | 防止漏气以实现高纯度环境 |
| 防止氧化和污染 | 阻挡氧气和反应性气体 | 对航空航天、医疗和电子领域的敏感材料至关重要 |
| 确保工艺可重复性 | 循环之间稳定的真空度 | 保证一致的质量和材料性能 |
| 结构完整性和冷却 | 由碳钢/不锈钢制成，带水冷/空冷 | 防止受热变形和密封失效 |
需要一款根据您的实验室独特需求量身定制的可靠真空炉？ KINTEK 凭借卓越的研发和内部制造能力，提供先进的高温炉解决方案，包括马弗炉、管式炉、旋转炉、真空和气氛炉以及 CVD/PECVD 系统。我们强大的深度定制能力确保与您的实验要求精确对齐，提高纯度、可重复性和效率。立即联系我们，讨论我们如何支持您的操作！

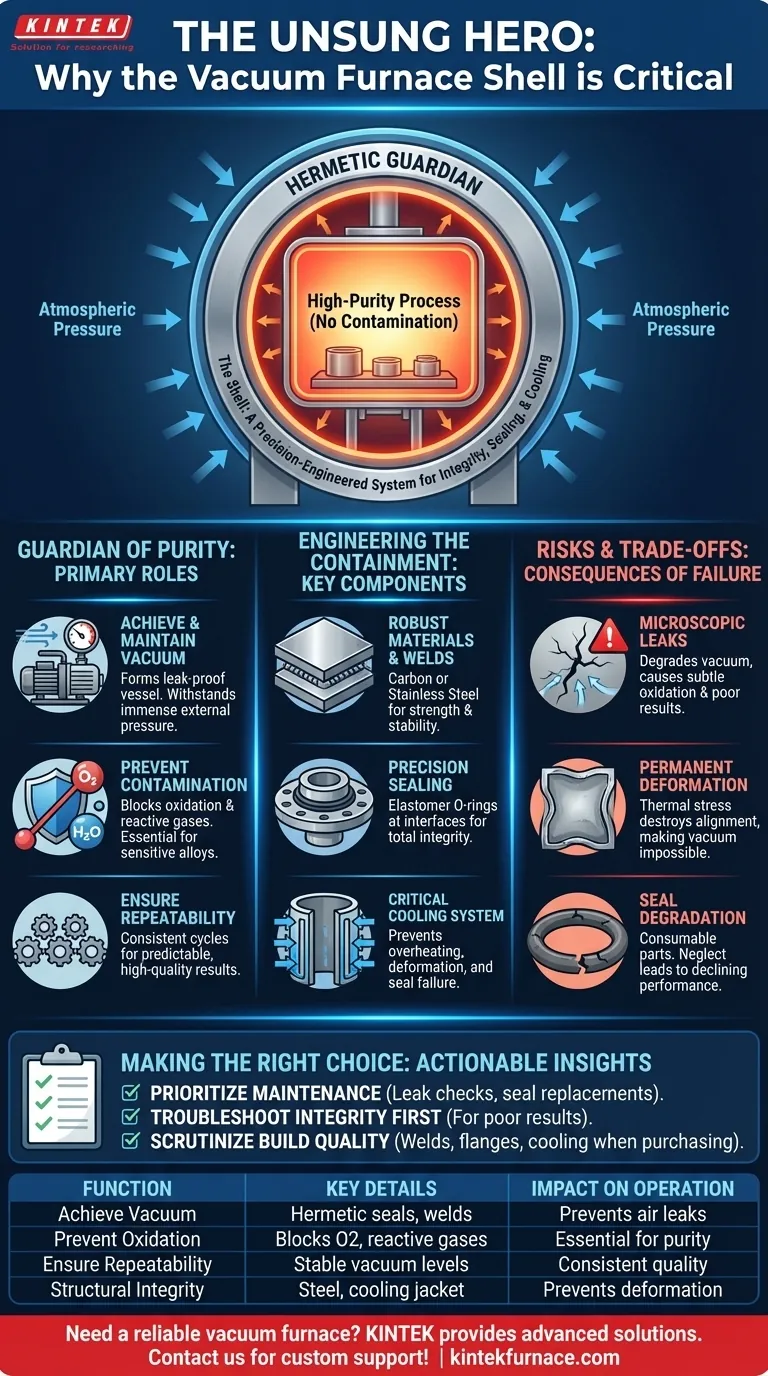

图解指南
