真空电弧炉在制备高熵合金 (HEA) 锭中的主要作用是提供一个极端、无污染的热环境，迫使化学性质各异的金属完全融合。通过在真空或高纯氩气环境中产生高温电弧，该炉能够快速熔化熔点差异巨大的元素，同时防止活性成分氧化。
核心要点 虽然炉子的机制是热的，但其战略价值在于化学稳定性和结构均匀性。它是将耐火元素和活性元素混合物转化为单一、均匀固溶体的关键加工步骤，避免了由氧化或元素偏析引起的缺陷。
克服热力学障碍
制造高熵合金的核心挑战在于结合由于物理性质巨大差异而天然抗拒混合的元素。
管理不同的熔点
高熵合金通常将耐火金属（如铌或钨）与低熔点金属结合。
真空电弧炉使用非消耗性电极（通常是钨）产生局部高强度电弧。这提供了快速熔化耐火成分所需的极端热量。
这种快速熔化确保了高熔点元素在低熔点元素蒸发或显著分离之前有效融合。
促进快速凝固
炉子使用水冷铜坩埚进行操作。
一旦电弧熄灭，与水冷表面的接触会立即从熔池中提取热量。
这导致快速凝固，有助于将原子“冻结”在原位，形成成分均匀的初始锭，并防止成分重新分离成各自的相。
保持化学完整性
除了温度，炉内的气氛控制是锭质量的决定性因素。
防止活性元素氧化
许多 HEA 使用活性元素，如铝、钛和锆，它们在普通空气中会立即氧化。
炉子创建一个高真空环境（通常在 $3 \times 10^{-3}$ Pa 左右）或用高纯惰性气体（氩气）填充腔室。
这种保护性气氛消除了氧气，防止形成脆性氧化物，并确保活性元素保留在金属基体中，而不是作为炉渣或浮渣损失。
精炼和脱气
真空环境利用压力差来提纯熔体。
溶解的气体（如氢气）和杂质被从液态金属中排出，并被真空系统清除。
这显著减少了气孔和夹杂物，从而获得更致密、性能更高的合金结构。
实现显微组织均匀性
对于 HEA 来说，仅熔化一次金属通常是不够的；炉子促进了确保合金整体均匀性的过程。
利用电磁搅拌
用于产生电弧的电流会产生磁场。
该磁场在熔池中引起搅拌运动，物理上混合元素。
这种电磁搅拌对于打破可能沉到底部坩埚的重元素团块至关重要。
多循环重熔的必要性
为了完全消除元素偏析，该过程需要重复。
操作员手动翻转固化的锭，并在每次重熔之间进行多次重熔——通常至少五次循环。
这利用了炉子的能力，以确保即使是小尺寸的锭（例如 100 克）也能在微观尺度上实现化学均匀性。
理解权衡
虽然真空电弧炉是高纯度锭的标准，但它需要特定的操作规程才能有效。
间歇式处理的局限性
该过程本质上是不连续的。与连续铸造方法相比，需要打破真空、翻转锭并在多次重熔循环中重新建立气氛，这使得它比连续铸造方法更耗费人力。
对蒸气压的敏感性
虽然真空可以防止氧化，但低压会导致高蒸气压的元素（如锰或锌）在熔体过热时蒸发。需要仔细控制氩气压力，以平衡氧化预防与成分保持。
为您的目标做出正确选择
为了最大限度地利用真空电弧炉为您特定的合金系统，请专注于以下操作优先事项：
- 如果您的主要重点是成分准确性：优先使用高纯度氩气回填，而不是深度真空，以抑制挥发性元素的蒸发，同时仍能防止氧化。
- 如果您的主要重点是微观结构均匀性：承诺至少进行五次重熔循环，每次之间进行手动翻转，以充分利用电磁搅拌并消除偏析。
最终，真空电弧炉充当高精度均衡器，将不兼容的元素强制转化为统一、高纯度的材料状态。
汇总表：
| 特征 | 在 HEA 制备中的作用 | 好处 |
|---|---|---|
| 高强度电弧 | 快速熔化耐火金属（例如，钨、铌） | 确保不同元素完全融合 |
| 真空/氩气保护罩 | 消除氧气和氮气相互作用 | 防止铝和钛等活性元素氧化 |
| 水冷坩埚 | 促进快速凝固 | 最大限度地减少元素偏析并“冻结”结构 |
| 磁力搅拌 | 在熔池中引起物理混合 | 打破重元素团块以实现均匀性 |
| 真空脱气 | 去除溶解的气体和杂质 | 减少气孔并提高合金密度 |
通过 KINTEK 提升您的材料研究
精度是高熵合金开发的核心。KINTEK 提供行业领先的热解决方案，包括真空炉、CVD 炉、马弗炉和管式炉，这些设备经过专门设计，能够满足先进冶金学的严格要求。
凭借专家级研发和世界一流的制造能力，我们的系统可完全定制，以满足您独特耐火和活性金属的要求。无论您的目标是实现显微组织均匀性还是无污染处理，KINTEK 都能提供您突破材料科学界限所需的可靠性。
准备好改进您的熔炼工艺了吗？立即联系我们，与我们的工程团队讨论您的定制炉需求！

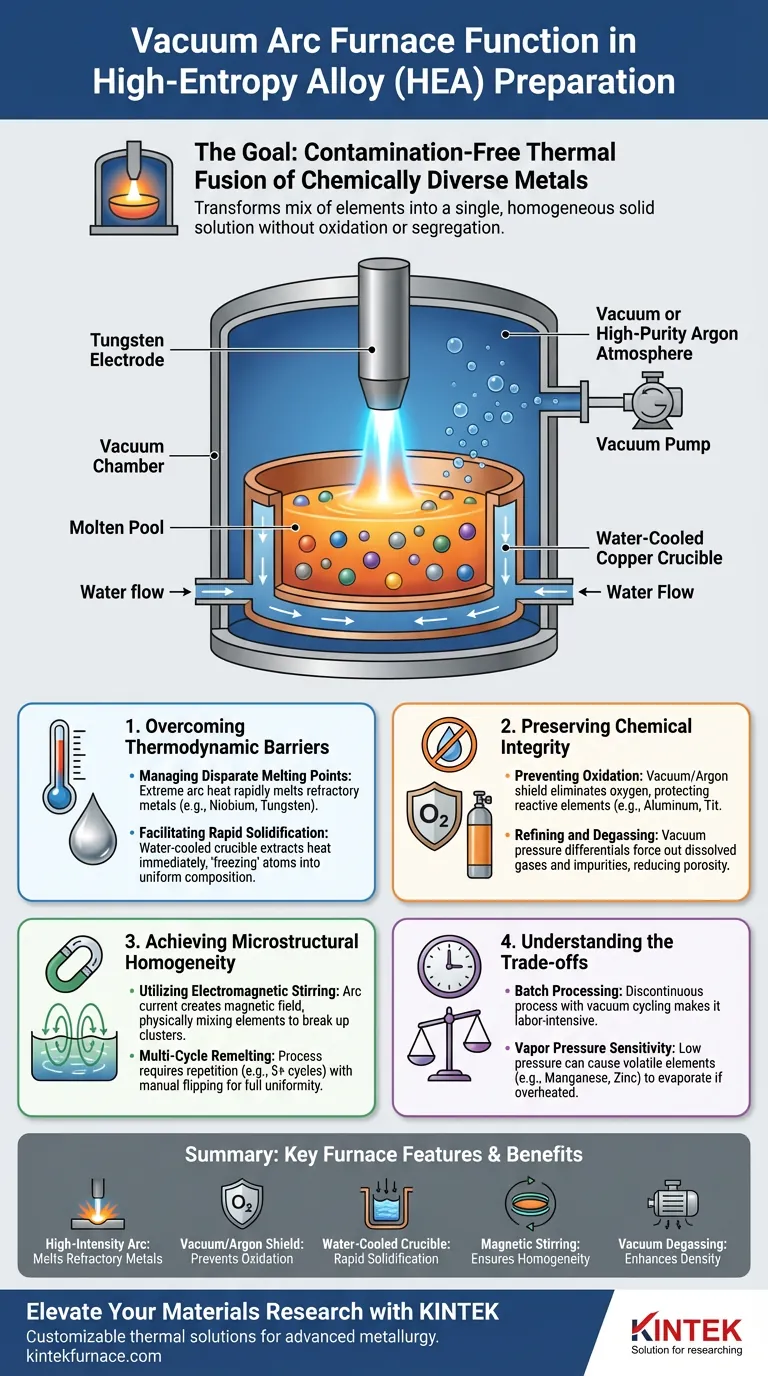

图解指南
