从本质上讲，热敏电阻是一种简单的热敏电阻。 它是一种传感器，由金属氧化物半导体制成，其电阻会以可预测的、显著的方式随温度变化。这种直接关系使得简单的电阻测量可以作为温度读数的替代指标。
尽管热敏电阻具有出色的灵敏度和低成本，但其价值取决于一个关键的权衡：其高度非线性的响应和潜在的不稳定性需要仔细的工程设计才能发挥其精度。
核心原理：电阻作为温度的替代指标
热敏电阻的工作基于其半导体材料的基本特性。与旨在在一定温度范围内保持稳定电阻的标准电阻器不同，热敏电阻的设计目标恰恰相反。
热敏电阻的工作原理
热敏电阻的电阻取决于其半导体材料中可用电荷载流子（电子）的数量。当温度变化时，它会改变这些电子的能级，从而急剧增加或减少可导电的载流子数量，进而改变材料的整体电阻。
关键区别：NTC 与 PTC
热敏电阻根据其电阻对热量的响应方式分为两种基本类型。
负温度系数 (NTC) 热敏电阻是最常见的类型。随着温度的升高，其电阻减小。它们主要用于精确的温度测量。
正温度系数 (PTC) 热敏电阻的行为则不同。一旦超过特定的温度阈值，其电阻会急剧增加。这种类似开关的行为使它们非常适合用作过流和过热保护电路中的自复位保险丝。
热敏电阻的关键特性
了解热敏电阻的主要属性，可以说明为什么它们在从医疗设备到家用电器的各种应用中如此广泛使用。
高灵敏度（主要优势）
与电阻温度检测器 (RTD) 等其他传感器相比，热敏电阻在每度温度变化下表现出更大的电阻变化。这种高灵敏度使其非常适合精确检测非常小的温度波动。
快速响应时间
由于其通常尺寸小、质量轻，热敏电阻可以对温度变化做出非常快速的响应。它们能迅速与周围环境达到热平衡，这在需要即时反馈的应用中至关重要。
低成本和机械鲁棒性
热敏电阻由常见且廉价的金属氧化物制成。其简单的两线结构使其易于大规模生产、机械坚固，并易于集成到各种设计中。
理解权衡和局限性
热敏电阻的高灵敏度和低成本伴随着重大的工程挑战，这些挑战必须在成功的设计中得到管理。忽视这些权衡是测量误差的常见来源。
非线性挑战
NTC 热敏电阻的电阻-温度关系是高度非线性的（指数级的）。这意味着在 0°C 时的温度变化与在 50°C 时的温度变化所产生的电阻变化是不同的。这需要额外的电路或软件（例如查找表或 Steinhart-Hart 方程）才能将电阻读数转换为准确的线性温度值。
自热问题
为了测量电阻，必须让微小电流通过热敏电阻。该电流本身会产生微量的热量（P = I²R），这可能会使热敏电阻的温度略微高于您试图测量的环境温度。如果不用最小的测量电流来减小这种自热效应，它可能会引入显著的误差。
稳定性和互换性
热敏电阻容易出现校准漂移，这意味着它们的电阻特性会随时间变化，尤其是在暴露于高温之后。此外，它们的电阻曲线在不同元件之间可能存在显著差异，使得在不重新校准的情况下更换一个热敏电阻变得很困难。
有限的工作范围
尽管它们在其设计范围内（通常为 -50°C 至 150°C）具有很高的灵敏度，但热敏电阻不适用于热电偶等传感器可以处理的极端高温或低温。超出这些限制可能会使它们的材料永久损坏。
为您的应用做出正确的选择
选择正确的温度传感器需要将其特性与您的主要目标保持一致。
- 如果您的主要重点是在特定范围内进行经济高效、高灵敏度的测量： 负温度系数 (NTC) 热敏电阻非常出色，前提是您实施了线性化并考虑了自热效应。
- 如果您的主要重点是简单的自复位电路保护： 正温度系数 (PTC) 热敏电阻可作为过流或过热事件的有效固态保险丝。
- 如果您的主要重点是在宽温度范围内实现高精度、稳定性和互换性： 尽管成本较高，但铂电阻温度检测器 (RTD) 或经过校准的热电偶通常是更合适的选择。
了解这些核心原理和权衡，使您能够选择热敏电阻，不仅是基于其本身，更是基于它能在您的特定设计限制内实现的目标。
总结表：
| 特性 | 描述 |
|---|---|
| 原理 | 金属氧化物半导体的电阻随温度可预测地变化。 |
| 类型 | NTC（热量增加，电阻减小），PTC（在阈值处急剧增加电阻）。 |
| 关键特性 | 高灵敏度、快速响应时间、低成本、机械鲁棒性。 |
| 局限性 | 非线性、自热、稳定性问题、有限的温度范围。 |
| 应用 | 精确温度测量、过流/过热保护。 |
需要先进的热解决方案用于您的实验室吗？ KINTEK 利用卓越的研发和内部制造能力，提供马弗炉、管式炉、旋转炉、真空和气氛炉以及 CVD/PECVD 系统等高温炉。我们深度的定制能力确保为您的独特实验需求提供精确的解决方案。立即联系我们，以提高您实验室的效率和性能！

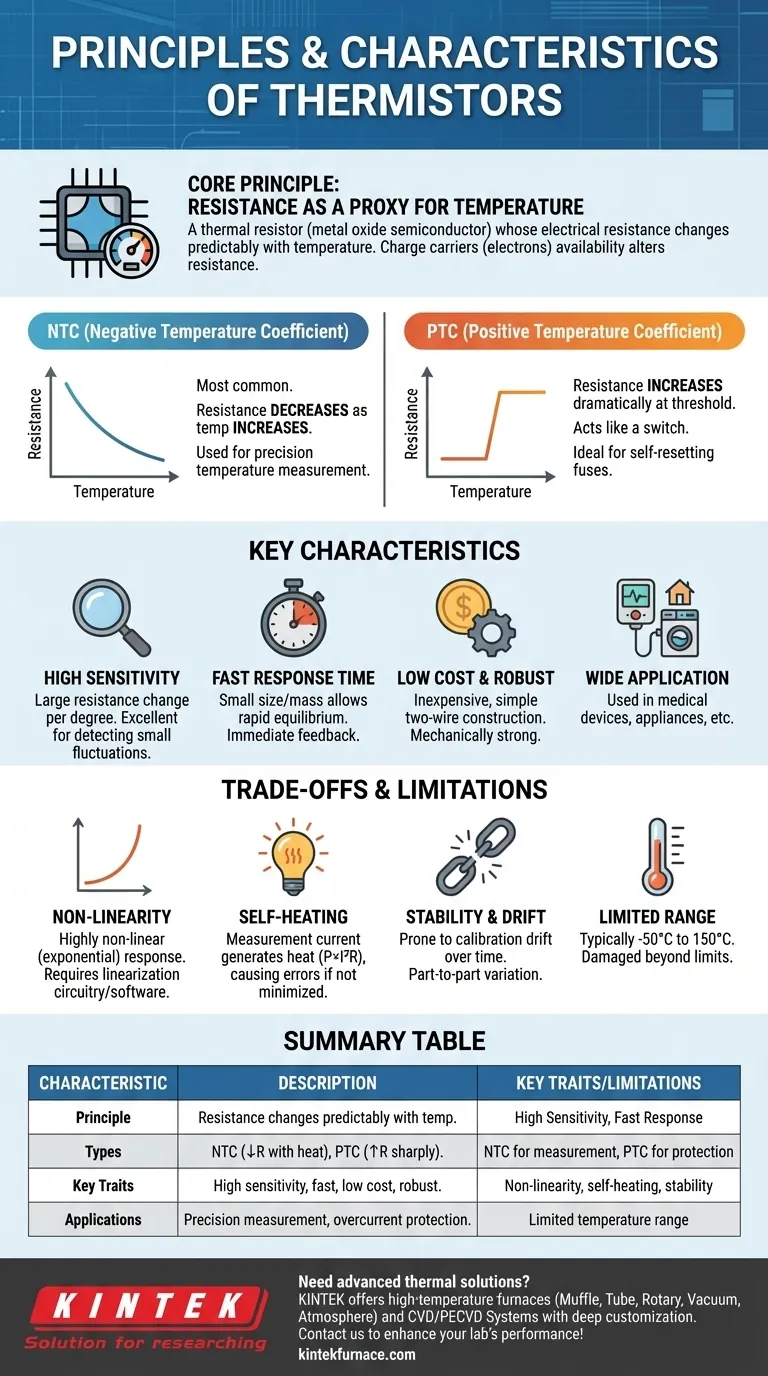

图解指南
