从本质上讲，真空炉是一个高度受控的环境，由几个关键的、相互连接的系统构成。主要组件包括提供密封外壳的真空室、用于去除气氛的真空系统、提供热能的加热系统、用于过程精度的控制系统以及用于确定最终材料特性的冷却系统。
理解真空炉不是要记住零件清单。它是要将其视为一个集成系统，其唯一目的是：在没有大气污染的环境中精确控制材料的整个热循环。
基础：真空室
整个过程在真空室内部进行，它充当炉子的主要结构。
密封环境
真空室或炉壳是容纳工件和加热元件的气密容器。它通常是双壁、水冷的结构，由不锈钢制成，以承受压差并防止腐蚀。
热壁与冷壁设计
虽然存在一些炉体壁本身被加热的设计（热壁），但大多数现代高温炉都采用冷壁设计。在这种配置中，加热元件和绝缘体位于水冷室的内部，从而可以实现更高的工作温度、更快的循环时间和更好的温度均匀性。
系统的核心：真空泵组
这是与标准大气炉的主要区别。它的工作是在加热过程之前和期间去除空气和其他气体。
真空泵的作用
单个泵无法高效地产生深真空。因此，系统会使用一系列泵，通常是用于去除大部分空气的机械“粗抽”泵，然后是用于达到所需低压的高真空泵（如扩散泵或涡轮分子泵）。
阀门和真空计
系统使用一系列真空阀门来隔离系统的不同部分，例如将泵与主炉膛分离开来。真空计是测量炉膛内压力的关键仪器，为控制系统提供必要的反馈。
产生热量：加热系统
该系统负责以受控的方式向工件提供热能。
加热元件
加热元件是炉内产生热量的部件。它们的材料成分决定了炉子的最高工作温度。常见材料包括：
- 用于较低温度（高达约 1150°C）的镍铬或其他电阻丝。
- 用于中高温（高达约 1700°C）的钼。
- 用于极高温度（超过 2000°C）的石墨。
电源
专用的电源系统为加热元件提供电力。该系统由温度控制器管理，以精确调节输送的能量量，从而控制加热速率。
精度和可重复性：控制与冷却
这些系统确保热处理过程准确、可重复，并以所需的材料特性结束。
温度控制系统
这是炉子的大脑。它利用放置在工件附近的热电偶（温度传感器）的输入来执行预设的加热程序。它精确管理加热速率、保温时间（浸泡）和冷却循环的启动。
受控冷却系统
冷却不是一个被动的过程；它是一个关键的、受控的步骤。大多数炉子使用水冷系统来防止炉膛壁和密封件过热。为了冷却实际的工件，通常会使用气体淬火系统，该系统涉及用氮气或氩气等惰性气体重新填充炉膛，并用风扇高速循环气体。
了解权衡和辅助系统
炉子的设计和组件涉及影响其性能和任务适用性的选择。
材料和气氛兼容性
加热元件和绝缘材料的选择是主要的限制因素。例如，石墨元件非常适合高温，但不能在氧化环境中（如果炉子有明显的漏气，就会发生这种情况）使用。
关键安全和支持系统
炉子依赖辅助系统来安全运行。一个常见的例子是高位水箱或紧急供水。这确保了即使主供水中断，冷却水流也能继续流向密封件和电源馈通等关键部件，以防止灾难性故障。
为您的目标做出正确的选择
通过了解每个组件的功能，您可以更好地指定满足您特定材料处理需求的系统。
- 如果您的主要重点是高温钎焊或烧结： 您的首要任务应该是具有石墨或钼加热元件和强大的高真空泵组的系统。
- 如果您的主要重点是钢的回火或退火： 使用金属加热元件和更简单的机械真空系统的成本效益更高的炉子可能完全足够。
- 如果您的主要重点是实现特定的硬度或晶粒结构： 气体淬火和冷却系统的能力和功率是需要评估的最关键组件。
通过了解这些组件如何集成，您可以从简单地操作炉子转变为掌握先进的材料加工工具。
摘要表：
| 组件 | 关键功能 | 常见示例 |
|---|---|---|
| 真空室 | 提供密封、气密环境 | 冷壁、热壁设计 |
| 真空泵组 | 去除空气和气体以产生真空 | 机械粗抽泵、高真空泵 |
| 加热系统 | 提供受控的热能 | 镍铬、钼、石墨元件 |
| 控制系统 | 管理温度和过程精度 | 热电偶、程序加热曲线 |
| 冷却系统 | 通过受控冷却确定最终材料特性 | 水冷、惰性气体气体淬火 |
准备好通过定制真空炉增强您实验室的能力了吗？ 在 KINTEK，我们利用卓越的研发和内部制造能力，提供根据您独特需求量身定制的先进高温炉解决方案。我们的产品线包括马弗炉、管式炉、旋转炉、真空与气氛炉以及 CVD/PECVD 系统，所有这些都具有强大的深度定制能力作为后盾。无论您的重点是钎焊、烧结、回火还是实现特定的材料特性，我们都能帮助您取得精确、可重复的结果。请立即联系我们，讨论我们的解决方案如何使您的实验室受益！

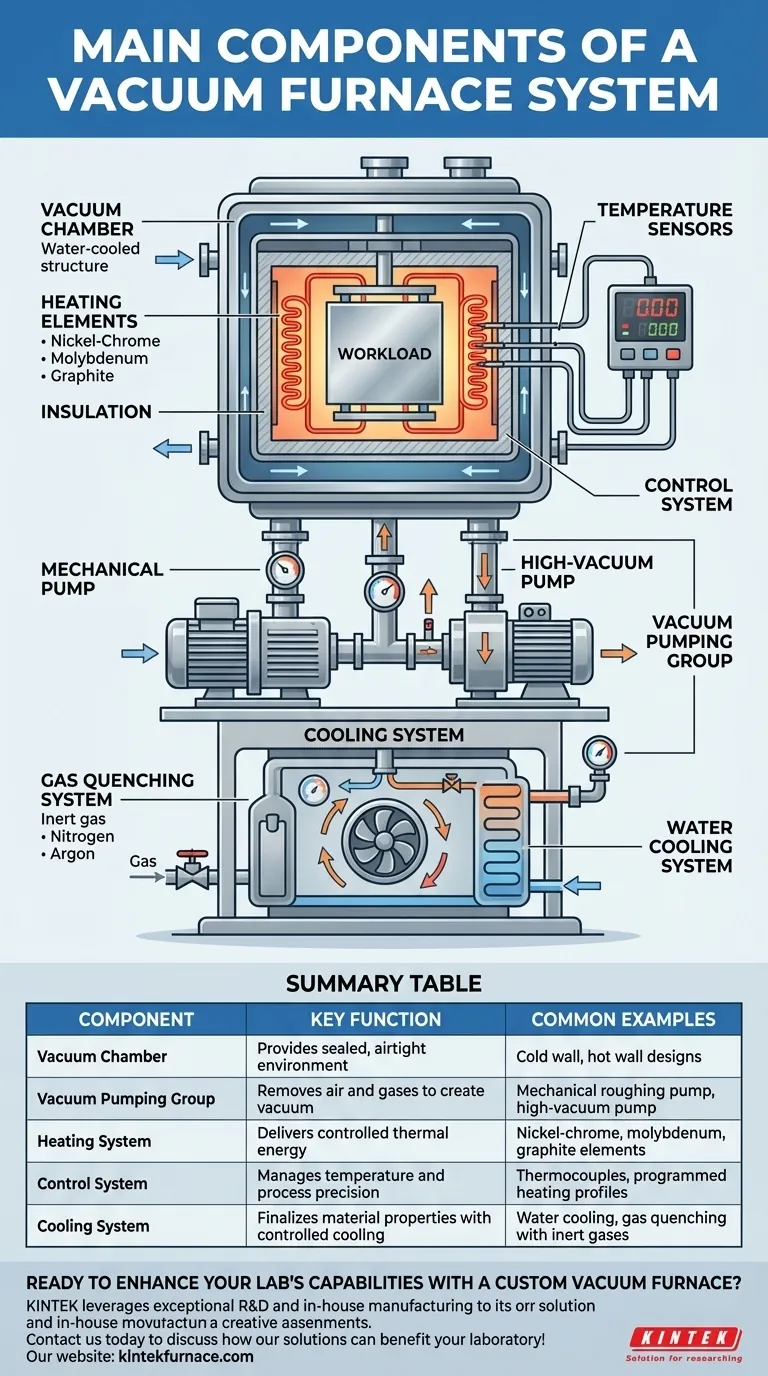

图解指南
