真空炉炉体本质上是一种针对极端条件设计的加固密封容器。 它通常通过焊接和压制高强度钢板，形成圆柱形或矩形腔室。这种结构最关键的特点是双层壁（或称“水套”）设计，它能实现精确的温度管理，并确保在真空条件下的结构完整性。
真空炉构造的核心原则不仅是密闭，更是控制。其双层水冷钢体经过专门设计，旨在同时承受巨大的外部大气压力，容纳极端的内部热量，并保持洁净、无污染的真空环境。
构造的核心组件
真空炉炉体，通常被称为炉腔或炉壳，不仅仅是一个简单的钢箱。它是一个集成系统，其中每个组件都发挥着关键作用。
密封炉壳
主要结构是密封炉壳。它由高强度钢板制成，这些钢板因其能够承受显著的压差和温度波动而不变形而被选中。
钢板经过精确切割、成型，然后焊接在一起，形成一个气密容器。这些焊缝的质量对于炉子实现并保持深真空的能力至关重要。
双层水套
大多数真空炉炉体的显著特点是双层水套。这意味着炉子具有内壁和外壁。
这两个钢壁之间的空间是冷却水持续循环的通道。这种主动冷却对于保持外壳处于或接近室温至关重要，即使内部温度超过1000°C也是如此。
这种设计保护了钢材的结构完整性，防止密封件因受热而失效，并确保操作人员和周围设备的安全。
炉门
炉门采用与炉体相同的双层水套设计。它是一个沉重、坚固的部件，关闭时必须形成完美密封。
它通常使用齿轮齿条机构或液压系统，以确保尽管其重量较大，仍能平稳开启和关闭。密封本身通常通过特殊的耐高温O形圈或法兰实现，在门锁定时会被压缩。
为什么这种设计对于真空操作至关重要
炉体的具体构造是应对高温真空处理挑战的直接解决方案。
保持真空完整性
当腔室中的空气被抽走时，炉子外部会承受全部的大气压力（海平面约14.7 psi）。加固钢壳经过工程设计，可承受这种持续的外部压力而不发生屈曲。
管理极端热量
炉内部的加热元件，通常由石墨或钼制成，会产生强烈的辐射热。水套充当连续的热交换器，将这种热能从外部炉体带走，防止其过热。
防止污染
真空炉的核心目的是在不与空气中的氧气或其他气体发生反应的情况下处理材料。气密、焊接的结构使得几乎所有空气都能被清除，从而创造出退火、钎焊和真空渗碳等工艺所需的超洁净环境。
理解权衡和变体
虽然水套钢腔很常见，但了解其背景和现有替代方案也很重要。
腔式炉与管式炉
上述设计是针对“腔式炉”。另一种类型，真空管式炉，通常用于小型实验。
在这种设计中，陶瓷（石英或刚玉）管作为主要的真空容器。然后，“炉体”是围绕该管建造的加热和保温结构。这种设计对于工业用途来说坚固性较差，但在实验室环境中可以更方便地处理样品。
施工复杂性和成本
双层水冷设计比简单的腔室在制造上要复杂得多，成本也更高。它需要精密焊接、泄漏测试以及一个用于泵送和循环水的完整子系统。
对真空系统的依赖
炉体只是整个方程式的一部分。其设计必须与真空系统无缝集成，真空系统包括一系列用于抽空腔室的泵和仪表。炉体必须包含坚固、防漏的端口，用于连接这些关键组件。
为您的目标做出正确选择
真空炉的构造与其预期应用直接相关。了解其设计有助于您评估其是否适合您的特定需求。
- 如果您的主要关注点是大规模工业生产： 双套钢腔炉是行业标准，因为它耐用、容量大，并且能够处理真空淬火等严苛工艺。
- 如果您的主要关注点是研发： 真空管式炉可以为测试小型材料样品提供更具成本效益和灵活性的解决方案。
- 如果您的主要关注点是安全和性能： 炉壳焊缝的完整性和水冷系统的效率是需要仔细审查的最关键构造特征。
最终，炉体是一个经过工程设计的环境，其构造直接实现了先进材料加工所需的温度和气氛的精确控制。
总结表：
| 组件 | 主要特点 | 用途 |
|---|---|---|
| 密封炉壳 | 高强度钢板，精密焊接 | 承受压差并保持真空完整性 |
| 双层水套 | 内外壁之间有循环水 | 管理热量，防止过热，确保结构安全 |
| 炉门 | 双层水套，齿轮/液压机构，高温密封 | 提供气密关闭和方便的入口 |
使用KINTEK先进真空炉，在您的实验室中实现精准控制
KINTEK凭借卓越的研发能力和内部制造，为各种实验室提供先进的高温炉解决方案。我们的产品线包括马弗炉、管式炉、回转炉、真空及气氛炉以及CVD/PECVD系统，并辅以强大的深度定制能力，以精确满足独特的实验要求。无论您需要坚固耐用的工业腔室还是灵活的研发设置，我们都能确保卓越的性能、安全性和无污染处理。立即联系我们，讨论我们的定制解决方案如何提升您的材料加工并助您实现目标！

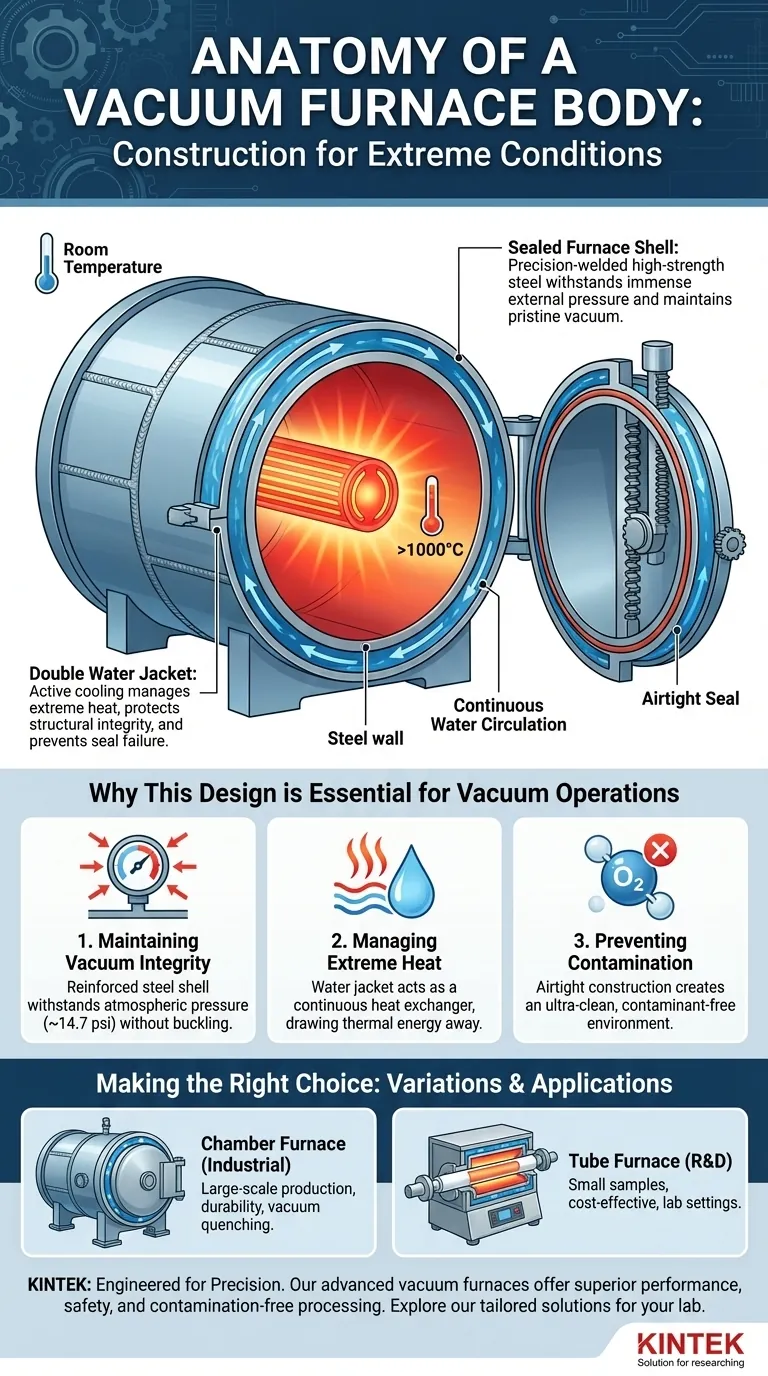

图解指南
