真空热压机的加压系统如何影响碳化硅/Tb8复合材料？优化基体致密化

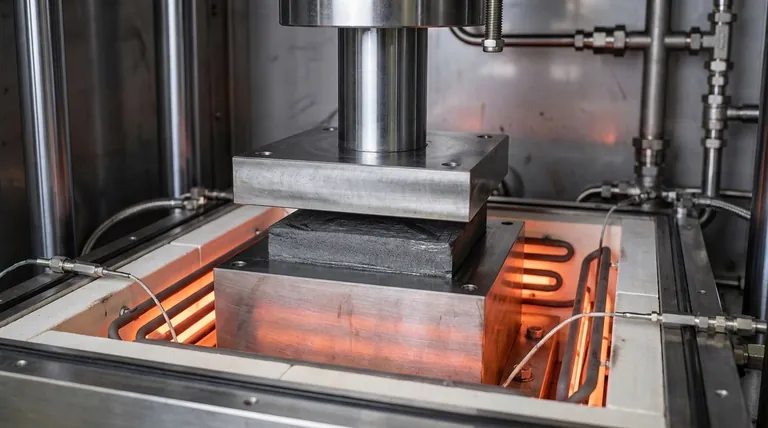

加压系统是基体致密化的主要驱动力。它施加特定的机械载荷，通常在30至50 MPa之间，迫使TB8箔材进入剧烈的塑性流动状态。这种物理变形迫使基体材料挤入并填充SiC纤维之间的微观孔隙，这是仅靠被动加热无法实现的。

施加外部机械压力是将TB8基体从静态固体转变为可流动介质的关键因素，确保其完全包裹纤维，从而实现近100%的结合率。

驱动塑性流动和致密化

在正常条件下，TB8箔材保持其结构完整性。真空热压机施加的机械压力将材料推过其屈服点。

这会引起剧烈的塑性流动，使金属更像粘性流体。这种转变对于在不完全熔化的情况下操控基体形状是必要的。

这种变形的主要目标是几何适应。SiC纤维形成复杂的间隙和孔隙网络，必须将其填充。

加压流动迫使TB8基体进入这些间隙空间。它有效地将合金“挤压”到纤维之间的每个可用缝隙中。

成功与否以结合率为衡量标准。当压力迫使基体完全覆盖纤维时，可以实现100%的结合率。

这会形成连续、致密的复合结构。没有这种机械力，基体只会停留在纤维表面，而不是与之融合。

如果施加的压力低于最佳范围（例如，低于30 MPa），则塑性流动将不足。基体将无法渗透到纤维之间的深层孔隙中。

这将导致内部孔隙。这些气隙会充当应力集中点，显著削弱最终的复合材料。

无压烧结依赖于润湿和毛细作用，这对于这些材料通常是不够的。界面经常表现出抵抗被动结合的非润湿现象。

加压系统无论润湿性能如何，都能机械地强制接触。这消除了在无压工艺中难以去除的孔隙。

虽然压力产生了必要的物理接触，但它也促进了化学反应。钛基基体与SiC纤维之间的紧密接触引发了化学交换。

您必须在致密化的需求与过度反应的风险之间取得平衡。适度的反应会产生牢固的结合（例如，约89 MPa的强度）。

过大的压力或过长的保持时间可能导致不良后果。如果界面反应过于剧烈，会促进碳化钛（TiC）等脆性化合物的生长。

过厚的反应层会降低材料的韧性。因此，加压必须精确——足以致密化，但要控制以限制脆性相的形成。

为了优化SiC/TB8复合材料的成型，您必须根据您的具体结构要求来调整工艺参数。

精确控制加压系统可让您实现完全致密的基体，同时保持高性能应用所需的延展性。
