回转窑是如何设计的？通过精密工程掌握高温处理技术

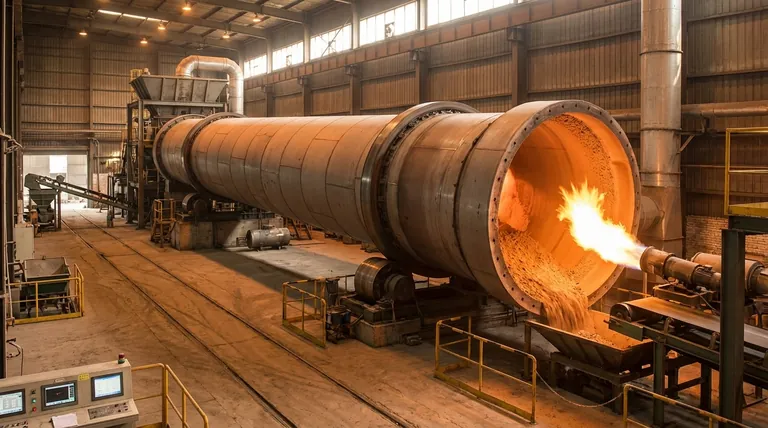

从根本上讲，回转窑被设计成一个略微倾斜、用以进行高温处理的旋转圆柱形外壳。 这个大型钢制管体内部衬有耐高温的耐火砖，并绕其轴线缓慢旋转。旋转和轻微的水平角度（通常为2-3%）相结合，使物料从进料端移动到出料端，确保其得到彻底和均匀的加热。

回转窑的设计不仅仅关乎其组件；它是一个经过精心设计的系统，其中每个元素——从倾斜角度到耐火材料衬里——都经过优化，以控制物料流动和热传递，以实现特定的热处理过程。

核心设计原则

回转窑的有效性源于几个基本的设计原则，它们协同作用，创造了一个受控的处理环境。

窑体是一个由高质量钢板构成的长圆筒。这些钢板通常通过自动焊接连接，以确保巨大的结构完整性。

这个坚固的钢制外壳旨在承受恶劣的工业环境和旋转带来的巨大机械应力，从而减少频繁维护的需求。

在钢制外壳内部是耐火砖或浇注材料的衬里。这是一个关键的设计特征。

该衬里有两个目的：保护钢制外壳免受极高的工艺温度影响，并隔离窑体，最大限度地减少热量损失，提高热效率。耐火材料的选择取决于工艺的具体化学和热要求。

回转窑从不完全水平。它们以一个轻微的角度安装，通常在两到三度之间。

这个轻微的向下倾斜，结合窑体的旋转，利用重力将物料通过圆筒输送。精确的角度是一个关键的设计参数，有助于确定停留时间——即物料在窑内停留的时间。

窑体绕其轴线缓慢旋转，这是其功能的基本运动。这种持续的翻滚动作被称为级联。

这种运动不断混合物料床，确保每个颗粒都暴露在热源下。这是回转窑实现如此均匀的温度分布和一致产品质量的主要原因。

窑的机械设计只是故事的一半。它精确管理和输送热量的能力，使其成为不可或缺的工业工具。

回转窑的设计旨在实现煅烧、烧结和还原等过程所需的极高温度。

热量通常由位于窑出料端的一个燃烧器提供，火焰喷射到圆筒内。设计必须能够适应来自该热源的强烈热辐射和对流热传递。

现代窑系统允许沿着圆筒长度实现可定制的热模式。

通过控制燃料、气流和其他参数，操作员可以创建特定的温度区域。这对于需要精确加热、浸渍和冷却曲线以实现所需化学或物理转变的复杂过程至关重要。

为了确保可重复的结果，窑集成了先进的温度控制机制。可以使用诸如外壳上的空气冷却管或喷水系统来精确调节温度。

这种稳定性对于生产一致、高质量的产品至关重要，也是一个设计良好的窑系统的标志。

尽管功能强大，回转窑的设计涉及平衡相互竞争的因素。理解这些权衡是选择或指定合适设备的关键。

窑可以非常庞大，有些长度超过 700 英尺。这种规模允许巨大的处理能力，这对于水泥制造等行业至关重要。

然而，这种尺寸带来了重大的工程挑战。支撑结构，包括大型钢环（轮带）和滚轮组件（耳轴），必须完美对齐和维护，以防止过度磨损和机械故障。

回转窑的一个关键优势在于其处理各种物料的多功能性，从细粉到大块石头。

然而，一个针对特定工艺（例如石灰煅烧）优化的设计，可能对于另一种工艺（例如危险废物焚烧）并不完全高效。直径与长度之比、耐火材料类型和密封系统通常是针对特定应用量身定制的。

耐火材料衬里是防止热量损失的第一道防线，但它不是唯一的考虑因素。泄漏到窑中的空气是低效率的主要来源。

进料端和出料端有效的密封系统至关重要。密封不良会导致冷空气进入，增加燃料消耗，并可能导致灰尘或有害气体逸出，从而产生环境和安全问题。

回转窑的最佳设计完全取决于其预期的工艺和所处理的物料。

最终，一个成功的回转窑设计是机械工程、材料科学和热力学之间精妙的集成，以实现特定的工艺目标。
