真空炉中的加热元件主要采用宽条、带状、扁平面板或圆柱形/半圆形等形状。 这些配置经过战略性选择，旨在最大化其辐射表面积，这对于在真空环境中实现高效传热至关重要。
真空炉加热元件的形状旨在优化辐射传热。宽条、带状和扁平面板等设计确保了较大的表面积，从而促进了高效的能量分布，并能够针对各种材料加工需求实现精确的温度控制。
通过元件形状优化传热
形状为何对效率很重要
真空炉中加热元件的主要功能是将热量传递给工件。在真空中，对流可以忽略不计，因此辐射是传热的主要方式。因此，元件的形状设计旨在最大化用于热辐射的可用表面积。
常见的元件形状
许多真空炉加热元件被设计成宽条或带状。与简单的线材相比，这种扁平、宽的轮廓显著增加了辐射表面积。其他标准形状，尤其是在工业环境中，包括扁平面板、圆柱形或半圆形。这些形状也有助于增加辐射表面。
最大化辐射表面积
这些形状的目的是最大化加热元件的物理表面积和辐射表面积。更大的辐射表面意味着炉膛和工件可以发射和吸收更多的能量，从而实现更高效的加热。这一设计原理解释了为什么狭窄的圆形线材作为主要的辐射元件不太常见。
材料决定形式和功能
金属合金元件
对于通常高达约 1300°C（有些甚至更高）的工作温度，镍铬、铁铬铝、钼、钨或钽等金属合金很常见。这些材料可以很容易地被塑造成条状、带状或更复杂的圆柱形/半圆形几何形状，利用了它们的延展性。
非金属元件
对于极高温度（高达 2200°C），使用石墨、碳化硅 (SiC) 和二硅化钼 (MoSi2) 等非金属材料。石墨元件通常被制成宽条、板或复杂形状，以最大化表面积并利用其高发射率。SiC 和 MoSi2 元件通常以棒材或特定的结构形式存在，可在高温下提供稳健的性能。
理解权衡
温度范围与元件类型
加热元件材料的选择直接影响可达到的最高工作温度，而这反过来又会影响可行的元件形状。钼和钨比镍铬合金允许更高的温度，但可能更易碎，并且比条状或棒材更难形成复杂的形状。
成本和寿命考虑
石墨元件在非常高的温度下具有成本效益，但如果真空完整性受到损害，可能会容易氧化。金属元件（如钼）在真空中提供出色的高温性能，但通常更昂贵。形状通常在制造成本与期望的热性能和寿命之间取得平衡。
耐用性和脆性
碳化硅 (SiC) 和二硅化钼 (MoSi2) 等材料具有高温稳定性，但本质上比金属合金更易碎。这可能会限制它们能够可靠保持的形状的复杂性，通常倾向于坚固的棒材或简单的面板设计。
为您的目标做出正确选择
如果您的主要关注点是高效的辐射传热： 选择具有大表面积的元件，例如由石墨或特定金属合金等高发射率材料制成的宽条、带状或扁平面板。 如果您的主要关注点是极高工作温度： 优先选择石墨、碳化硅或二硅化钼等非金属材料，并了解由于材料特性，它们的形状可能更简单（棒材、板材）。 如果您的主要关注点是精确的温度控制和可重复性（例如，实验室使用）： 选择允许受控热分布的元件和炉设计，通常使用石墨或钼等材料，它们可提供一致的辐射输出。
真空炉中加热元件的战略性成型是一项关键的工程决策，可确保为各种严苛的应用提供最佳的热量分布和温度均匀性。
摘要表：
| 元件形状 | 常用材料 | 主要优势 | 典型用例 |
|---|---|---|---|
| 宽条、带状 | 镍铬、铁铬铝 | 最大化辐射表面积 | 通用加热（高达约 1300°C） |
| 扁平面板 | 石墨、钼 | 出色的温度均匀性 | 高温处理、实验室应用 |
| 圆柱形/半圆形 | 钼、钨 | 高温下的坚固结构 | 工业加热、烧结 |
| 棒材、板材 | 石墨、SiC、MoSi2 | 高温稳定性（>1800°C） | 极端温度应用 |
需要一款具有针对您特定应用优化的加热元件的高温炉吗？ KINTEK 的先进研发和内部制造能力使我们能够提供精确定制的解决方案。无论您需要马弗炉、管式炉、旋转炉、真空炉还是气氛炉，或专门的 CVD/PECVD 系统，我们深厚的定制专业知识都能确保您的加热元件完美配置，以实现最大的效率、温度均匀性和工艺控制。立即联系我们的专家，讨论您的独特需求，并获得卓越的热处理结果。

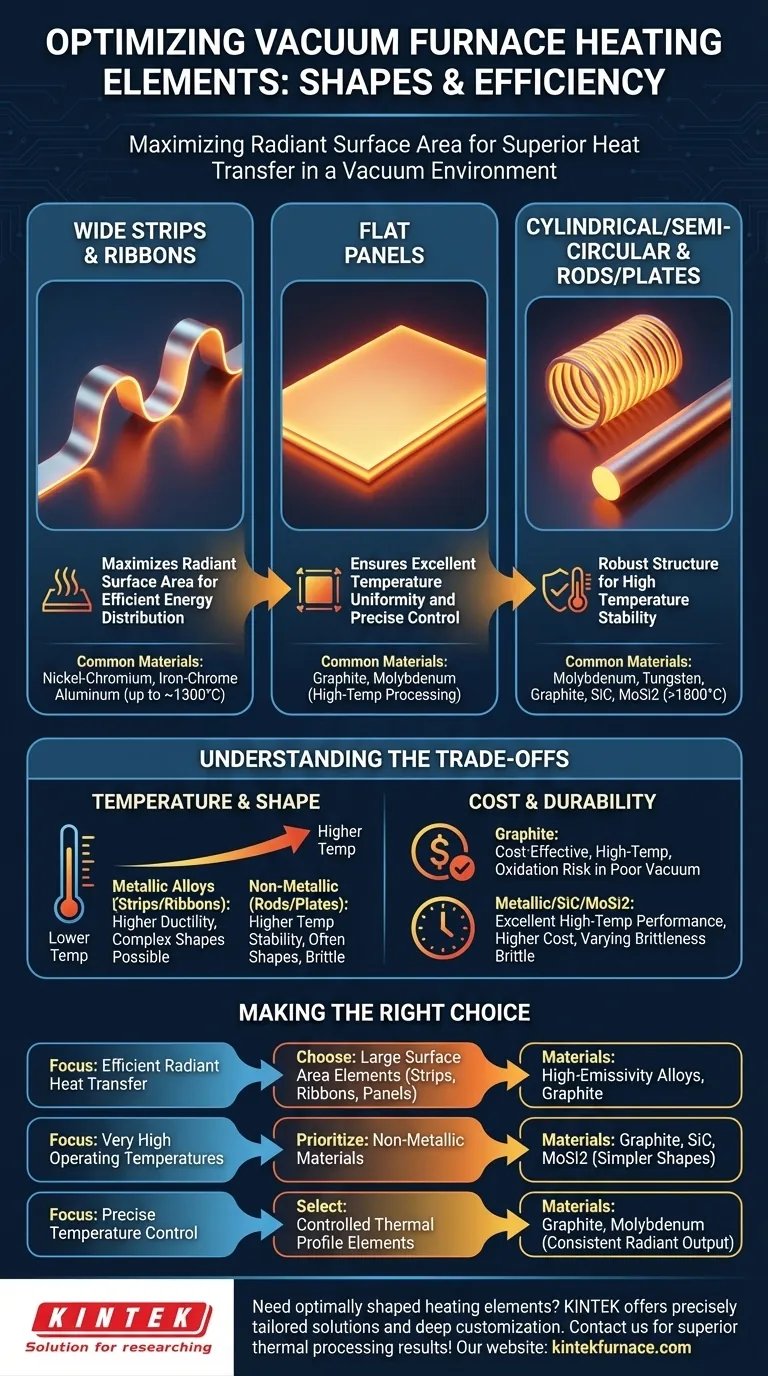

图解指南
