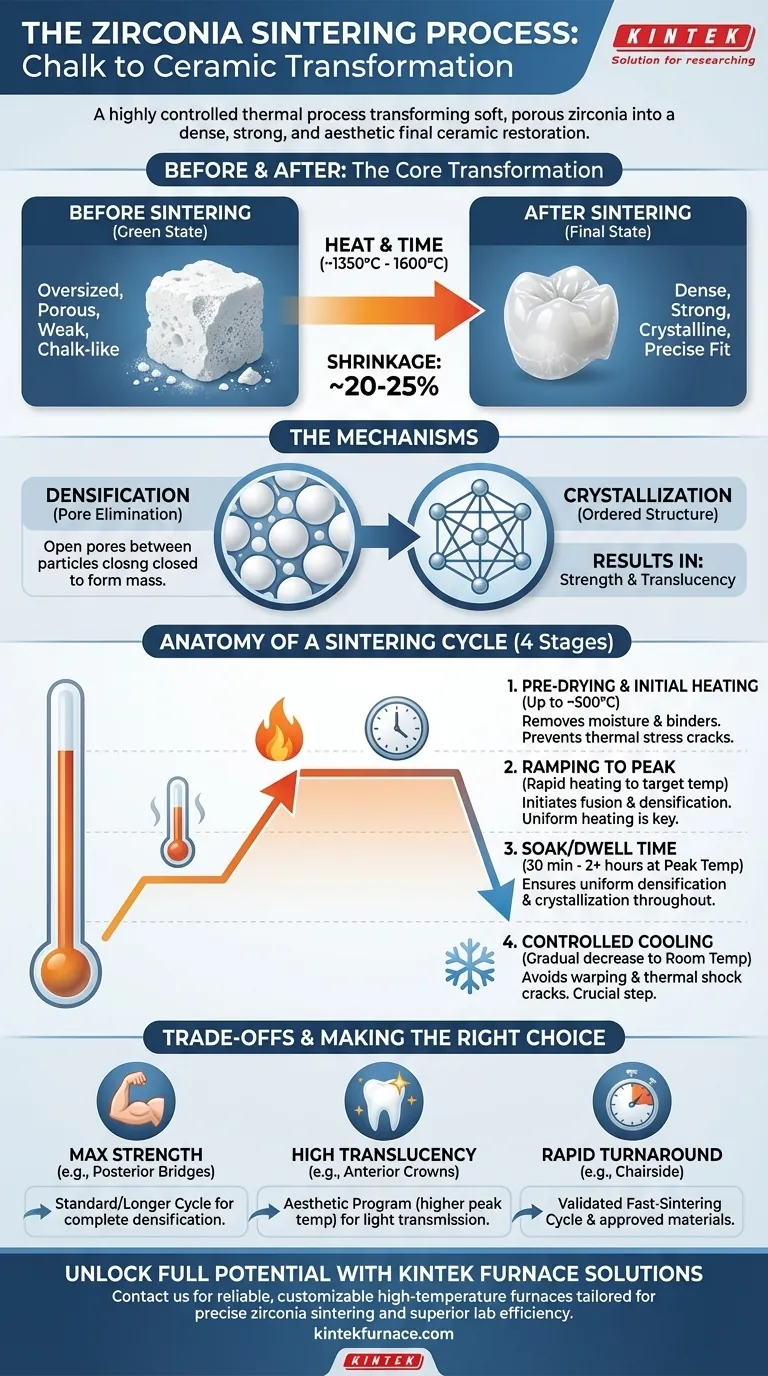

氧化锆的烧结过程中会发生什么？将氧化锆转化为致密、坚固的牙科修复体

从本质上讲，烧结是一个高度受控的热过程，它将柔软、多孔的氧化锆预制件转变为致密、坚固且美观的最终陶瓷修复体。在此过程中，材料被加热到略低于其熔点的温度，使其单个颗粒相互融合，消除孔隙率并将物体收缩到最终的、预先计算的尺寸。

烧结不仅仅是加热；它是一种精细的冶金转变。该过程会使氧化锆故意收缩约 20-25%，将粉笔状、尺寸过大的研磨毛坯转变为坚固、致密且完美贴合的最终修复体。

从“粉笔”到陶瓷：转变过程

在烧结之前，氧化锆修复体不具备临床使用所需的特性。烧结循环是释放材料潜力的关键。

起点：“生坯”状态

该过程始于处于“生坯”或“白色”状态的氧化锆物体。在此阶段，它已从毛坯中研磨出来，但多孔、脆弱，感觉像一块粉笔。

为了应对可预测的收缩，修复体的研磨尺寸会明显大于其最终预期尺寸。这个过尺寸系数由 CAD/CAM 软件精确计算得出。

核心机制：致密化

随着炉温升高，单个氧化锆颗粒开始在其接触点键合。主要目标是致密化，即系统地消除这些颗粒之间的空间或孔隙。

将其想象成将松散的雪压实成一个坚固、致密的雪球。随着孔隙的消失，整个结构收缩并变得更加致密和坚固。

热量的结果：结晶

与致密化同时发生的是，热量使材料的原子排列成高度有序和稳定的晶体结构。正是这种最终的晶相赋予了氧化锆卓越的抗弯强度和断裂韧性。

最终的性能，包括强度和透光率，直接取决于在此阶段实现的最终密度和晶粒结构。

烧结循环的剖析

典型的烧结循环是一个精心编程的加热和冷却阶段序列，每个阶段都有特定的目的。这些程序可能从 60 分钟到超过 12 小时不等。

阶段 1：预干燥和初始加热

炉子最初缓慢升温。这种温和的斜坡升温允许研磨过程中残留的水分或粘合剂燃烧掉，而不会引起热应力，热应力可能导致裂纹。

阶段 2：升温至峰值温度

然后温度向目标温度（通常在 1350°C 至 1600°C (2462°F 至 2912°F) 之间，取决于特定类型的氧化锆）更快地上升。精确控制此温度上升速率，以确保修复体均匀受热。

阶段 3：“保温”或停留时间

炉子在峰值温度下保持修复体一段设定的时间，称为“保温”或“停留”时间。这可能从 30 分钟到两个多小时不等。此阶段对于确保整个修复体（即使在其最厚的部分）的致密化和结晶均匀完成至关重要。

阶段 4：受控冷却

冷却阶段与加热阶段同样重要，必须缓慢且受控。冷却过快会产生内部应力（热冲击），可能导致翘曲或微裂纹，从而影响最终修复体的完整性和就位性。

理解权衡

烧结循环的参数旨在平衡相互竞争的性能。改变一个变量通常会影响另一个变量，从而产生一系列关键的权衡。

温度与透光率的困境

较高的烧结温度通常会产生较大的晶粒，这可以提高材料的透光率。然而，超过最佳温度有时会导致抗弯强度略有下降。这是在为前牙与后牙修复体选择材料时的关键考虑因素。

速度与稳定性的难题

现代炉具提供“快速烧结”循环，可在两小时内完成。虽然这对临床工作流程非常高效，但这些循环需要极其精确的炉具控制。快速的加热和冷却速率增加了热应力的风险，如果执行不完美，可能导致稳定性降低或烧结不完全。

收缩系数

显著的收缩是一个基本属性，而不是缺陷。但是，它不容许出现错误。初始尺寸过大的任何计算错误，或烧结过程中任何影响最终收缩率的偏差，都将导致修复体无法贴合患者。

为您的目标做出正确的选择

掌握烧结过程需要了解如何根据所需的临床结果调整方案。

如果您的主要关注点是最大强度（例如，用于多单元后牙桥）：请遵循制造商推荐的标准或更长的烧结周期，以确保完全均匀的致密化，从而实现最佳耐用性。
如果您的主要关注点是高透光率（例如，用于美学前牙牙冠）：请使用专门为美学设计的氧化锆材料及其相应的烧结程序，这可能涉及较高的峰值温度以增强光传输。
如果您的主要关注点是快速周转（例如，用于椅旁应用）：投资于能够执行经过验证的快速烧结循环的炉具，并且仅使用专门批准用于此类方案的材料。

最终，对烧结过程的精确控制是将简单的氧化锆毛坯转化为高性能牙科修复体的关键。

总结表：

阶段	温度范围	关键过程	结果
预干燥和初始加热	高达 ~500°C	去除水分和粘合剂	防止热应力引起的裂纹
升温至峰值	1350°C - 1600°C	快速加热至烧结温度	启动颗粒融合和致密化
保温/停留时间	30 分钟 - 2+ 小时	在峰值温度下保持	确保致密化和结晶均匀
受控冷却	逐渐降低	缓慢冷却至室温	避免热冲击引起的翘曲和裂纹

KINTEK 解锁您的氧化锆修复体的全部潜力

您是否在牙科实验室中追求卓越的强度、精确的贴合度和增强的美学效果？在 KINTEK，我们专注于先进的高温炉解决方案，专为烧结氧化锆和其他陶瓷而设计。凭借我们卓越的研发能力和内部制造能力，我们提供多样化的产品线，包括马弗炉、管式炉、旋转炉、真空和气氛炉以及 CVD/PECVD 系统。我们强大的深度定制能力确保我们的炉具能够精确满足您独特的研究和生产要求，无论您是专注于多单元桥的最高耐用性、前牙冠的高透光率，还是椅旁应用的快速周转。

不要让不一致的烧结循环影响您的结果——请立即联系我们，讨论 KINTEK 的可靠且可定制的解决方案如何提升您实验室的效率和产出质量。让我们一起将您的氧化锆毛坯转变为高性能牙科修复体！
