简而言之，落底式淬火炉由三个基本组件构成。它们是用于将部件加热到指定温度的架空加热室，位于其正下方的淬火槽，以及在两者之间快速移动部件的落底机构。
落底式炉的决定性特征不仅仅是其各个部件，还在于它们的垂直集成。这种设计最大限度地缩短了加热和淬火之间的时间，这是实现热处理合金特定金相性能最关键的因素。
核心组件解析
为了理解落底式炉如何实现其效果，我们必须研究其主要组件如何在一个紧密协调的序列中运作。
加热室
加热室是绝缘的高温外壳，工作负载在此处加热并“保温”在精确的温度下。与许多工业炉一样，它包含几个关键要素。
它内衬有绝缘材料，例如陶瓷纤维或耐火砖，以保持热量并确保温度均匀性。加热元件，通常由高电阻金属合金或碳化硅制成，产生所需的热量。一个复杂的温度控制系统使用热电偶和控制器来维持精确的加工温度。
淬火槽
淬火槽位于加热室正下方，容纳用于快速冷却部件的液体介质。
介质通常是水、聚合物溶液水或油，根据待处理材料和所需的冷却速度进行选择。淬火槽还配备有自己的搅拌和温度控制系统，以确保淬火的一致性和有效性。
落底机构
这是炉子最独特的特征，也是其性能的关键。“加热室的底部”是一个可移动的门或一组门。
该机构设计成在几秒钟内打开，使整个工作负载——无论是放在篮子里还是架子上——都能迅速落入或降低到下方的淬火槽中。这种转移的速度是炉子的主要优势。
关键过程：从加热到淬火
落底式设计的价值体现在其操作顺序中，该顺序针对速度进行了优化。
阶段1：温度保温
首先，将工作负载装入加热室。落底门关闭，加热室升至热处理过程的指定温度，并在此温度下保持一定时间。
阶段2：快速转移
加热循环完成后，进行关键的转移。落底门打开，整个炽热的工作负载在几秒钟内落入淬火槽。
这种最短的转移时间至关重要。它防止了部件在空气中冷却，否则会改变其金相结构并损害最终性能。
阶段3：浸没淬火
炽热的工作负载完全浸没在淬火介质中。快速而剧烈的温度下降“锁定”了所需的晶体结构（例如，钢中的马氏体），从而提供了所需的硬度和强度。
理解权衡
虽然高效，但落底式设计也带来特定的操作优势和挑战。
优势：优越的金相性能
主要优势是无与伦比的淬火速度。对于许多铝合金和某些钢材，最大限度地缩短加热和淬火之间的延迟是不可协商的。这种炉子设计通常是满足严格的航空航天或汽车规格的唯一途径。
挑战：机械复杂性和维护
落底门机构是一个复杂的组件，承受极端的ATES热应力。它需要勤奋的维护以确保可靠性和安全性。该机构的故障可能对工艺和设备造成灾难性影响。
挑战：部件变形和淬火管理
快速，有时是剧烈地进入淬火浴可能导致薄壁或复杂部件翘曲或变形。此外，管理淬火介质的温度和清洁度至关重要，因为污染或过热可能导致结果不一致，甚至发生火灾（在油的情况下）。
如何应用这些知识
了解这些组件有助于您评估炉子在特定环境中的作用。
- 如果您的主要关注点是过程控制： 关键是最大限度地缩短从炉子到淬火的转移时间，以可重复地获得所需的材料性能。
- 如果您的主要关注点是设备可靠性： 主要关注点是落底门密封和启动机构的维护和完整性。
- 如果您的主要关注点是部件质量： 目标是通过优化部件方向和淬火浴条件，平衡快速淬火的需求与部件变形的风险。
最终，落底式炉是一种专用工具，旨在解决热处理中时间和温度的关键问题。
总结表：
| 组件 | 主要特点 | 功能 |
|---|---|---|
| 加热室 | 绝缘、加热元件、温度控制 | 在精确温度下加热并保温部件 |
| 淬火槽 | 容纳水、油或聚合物；搅拌系统 | 快速冷却部件以锁定材料性能 |
| 落底机构 | 快速作用门或机构 | 将部件从加热快速转移到淬火，最大限度地减少延迟 |
使用 KINTEK 先进的炉解决方案，提升您的热处理工艺！ 凭借卓越的研发和内部制造能力，我们为各类实验室提供高温炉，如马弗炉、管式炉、旋转炉、真空及气氛炉以及 CVD/PECVD 系统。我们强大的深度定制能力确保为您的独特实验需求提供精确的解决方案。立即联系我们，讨论我们的落底式淬火炉如何为您的应用提供卓越的金相性能和可靠性！

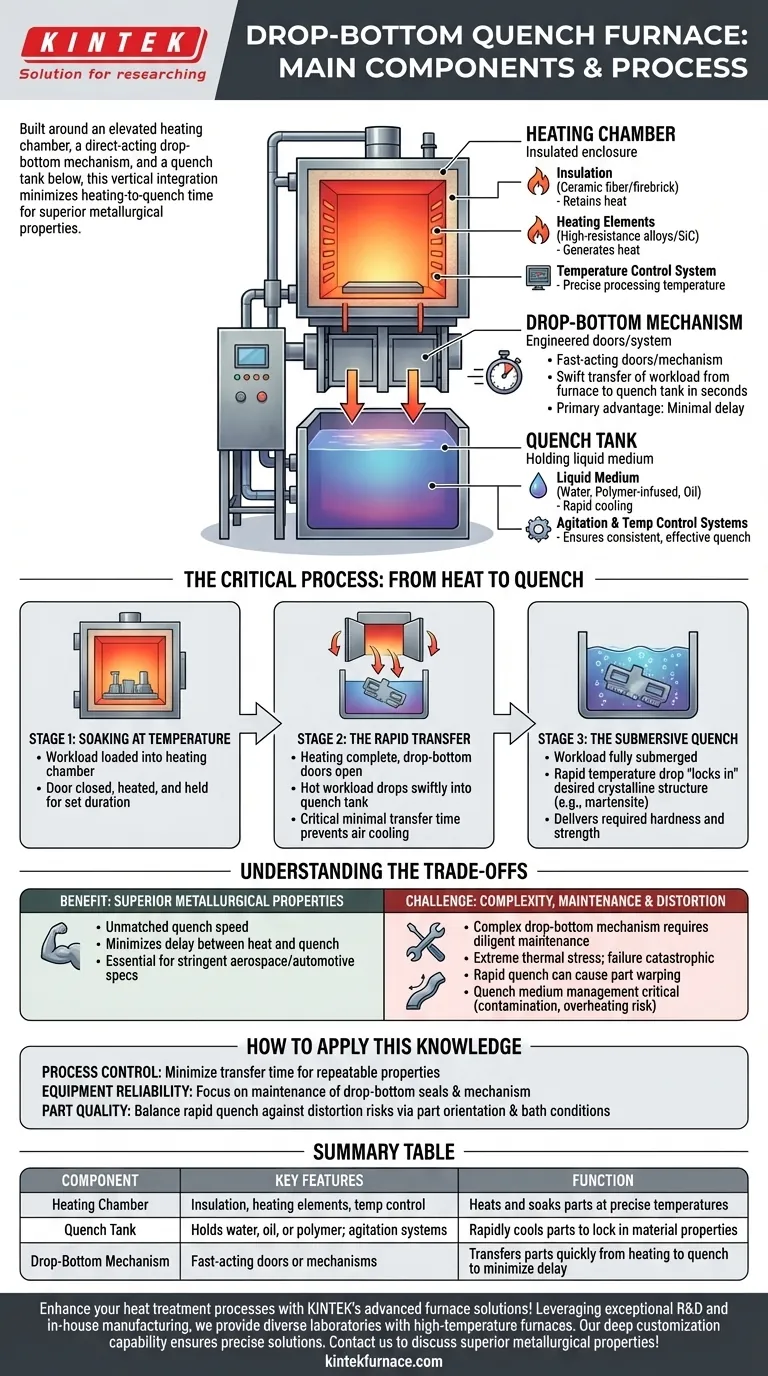

图解指南
