在真空炉中，冷却是在加热循环完成后，通过打破真空并引入受控介质（通常是高纯度惰性气体或专用油）来主动实现的。由于真空是极佳的绝缘体，被动辐射对于大多数冶金过程来说过于缓慢，因此需要这种主动干预来控制材料的最终性能。
核心原则不仅仅是降低温度，而是将冷却速率作为一种有意的工具。选择气体、油或慢速冷却是在热处理过程中至关重要的一步，它直接决定了材料的最终硬度、强度和内应力。
基本挑战：克服真空环境
为什么真空能绝缘
真空室几乎完全没有分子。这阻止了通过对流进行热传递，对流是流体或气体将热量从热表面带走的过程。
消除了对流后，热部件冷却的唯一重要方式是通过热辐射。这个过程极其缓慢，无法提供现代材料所需的有意义的冷却速率控制。
解决方案：回填腔室
为了实现快速且受控的冷却，炉腔有意地回填了一种可以吸收和传输热量的介质。这种介质与热材料直接接触，从而实现高效的热传递。
系统随后通过热交换器循环该介质，热交换器通常使用水从系统中去除热能，然后再将冷却后的介质再循环回腔室。
主要冷却方法及其应用
气体淬火（强制对流）
气体淬火是一种清洁且高度可控的冷却方法。它涉及将高纯度惰性气体，例如氮气（N2）或氩气（Ar），引入腔室。
气体通常被加压到2到25巴（大气压）之间，并通过强力风扇以高速循环。这种强制对流迅速从材料表面带走热量。
这种方法非常适用于高速工具钢、模具钢和不锈钢，在这些材料中，实现均匀硬度而不受污染至关重要。先进系统使用CFD优化的喷嘴，以确保气体流在复杂部件几何形状上均匀分布。
油淬（液体浸没）
为了获得更快的冷却速率，一些真空炉配备了内部油浴。加热循环后，材料被机械地降低并浸没在专用淬火油的罐中。
直接的液体接触提供了极快的传热速率。这对于某些材料，如镍基高温合金，至关重要，其目标是细化材料的晶粒结构并实现特定的机械性能。
受控慢速冷却（退火）
并非所有热处理都需要快速淬火。对于像应力消除退火这样的过程，目标是缓慢均匀地冷却部件以最大程度地减少内应力。
这是通过用惰性气体回填腔室但几乎没有强制循环来实现的。这种温和的冷却可以防止形成硬化的微观结构，并确保材料的稳定性，这在处理钛组件时很常见。
理解权衡
冷却速率与零件变形
主要的权衡是速度与风险。极快的冷却，如油淬，能提供最大硬度，但也会产生巨大的热应力。这增加了翘曲、变形甚至开裂的风险，特别是在形状复杂或厚度变化的零件中。
气体淬火虽然通常比油淬慢，但提供了一种更受控和均匀的冷却过程，显著降低了变形的风险。
表面清洁度
气体淬火是一种异常清洁的过程。因为它使用高纯度惰性气体，所以在真空加热期间实现的明亮、无氧化物表面光洁度得到了完美保留。
相比之下，油淬总会在零件上留下油渍。这需要进行二次后处理清洁过程，增加了总操作的时间和成本。
系统复杂性与均匀性
要实现真正均匀的气体冷却，需要一个复杂的高压风机、热交换器和优化喷嘴系统。这增加了炉子的成本和复杂性。
虽然油淬在机械上更简单，但如果零件表面形成蒸汽层（莱顿弗罗斯特效应），将其与液体隔离在某些位置，则可能导致冷却不均匀。
为您的目标做出正确选择
正确的冷却方法完全取决于您材料所需达到的冶金结果。
- 如果您的主要目标是最大硬度：油淬或高压气体淬火提供了在钢中形成硬化马氏体结构所需的快速冷却。
- 如果您的主要目标是最大程度地减少变形：受控、均匀的气体淬火是处理复杂、高价值组件的优越选择。
- 如果您的主要目标是应力消除和尺寸稳定性：使用静态惰性气体回填进行缓慢、受控的冷却，是退火的正确过程。
- 如果您的主要目标是表面纯度且无需后处理：惰性气体淬火是唯一能够保留真空下产生的清洁表面的方法。
最终，了解这些冷却机制使您能够选择精确的热处理循环，以实现项目所需的精确材料性能。
汇总表：
| 冷却方法 | 所用介质 | 典型应用 | 主要优点 |
|---|---|---|---|
| 气体淬火 | 惰性气体（N2, Ar） | 高速工具钢、不锈钢 | 清洁工艺，硬度均匀，变形小 |
| 油淬 | 专用油 | 镍基高温合金 | 快速冷却，最大硬度，晶粒细化 |
| 受控慢速冷却 | 惰性气体 | 钛组件，应力消除 | 最大程度减少内应力，确保尺寸稳定性 |
需要为您的实验室提供精确的冷却解决方案吗？ KINTEK凭借卓越的研发和内部制造能力，提供先进的高温炉，包括真空和气氛炉，专为满足各种实验室需求而定制。凭借强大的深度定制能力，我们确保我们的产品——如马弗炉、管式炉、旋转炉和CVD/PECVD系统——满足您独特的实验要求。立即联系我们，以增强您的材料性能并优化您的热处理工艺！

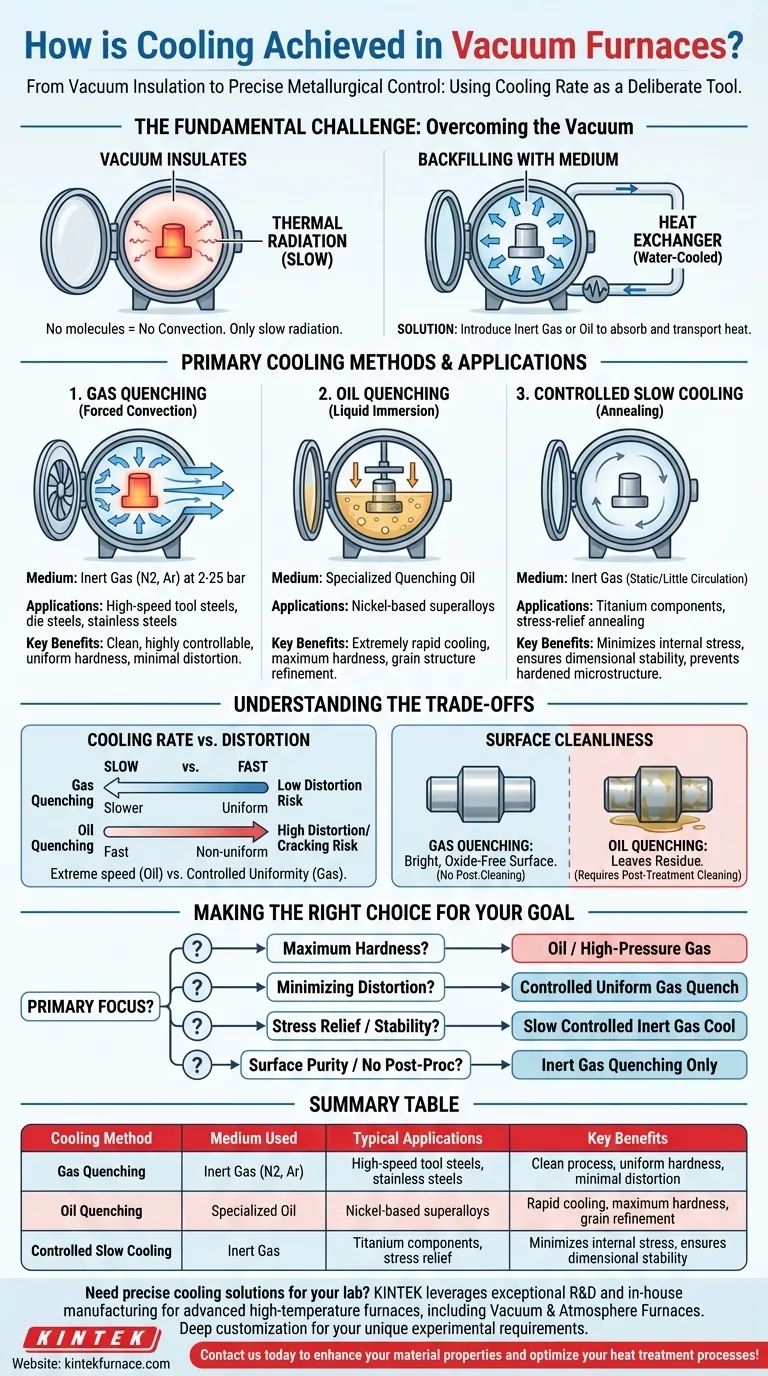

图解指南
