从本质上讲，真空钎焊炉通过以极高的精度管理整个热循环来消除零件变形。它通过确保整个组件以缓慢、受控的速率加热和冷却来实现这一点，从而在整个组件中保持均匀的温度，并防止导致翘曲的内部应力。
防止变形的关键不仅在于达到正确的温度，还在于控制整个过程。真空钎焊通过消除快速、局部化的温度变化——这是金属连接中热应力的主要原因——而表现出色。
核心原理：消除热梯度
任何金属连接过程中变形的根本原因是热梯度，即同一零件的两个区域之间存在显著的温度差异。真空炉专门设计用于最小化或消除这些梯度。
什么会导致变形？
当一部分金属被加热时，它会膨胀。当它冷却时，它会收缩。如果组件的一部分被快速加热，而另一部分保持冷却，则膨胀的部分会挤压较冷的部分，产生内部应力。当零件不均匀冷却时，这种应力就会被“锁定”，导致组件翘曲、扭曲或弯曲。
真空炉如何实现均匀加热
真空炉几乎移除了所有的气氛。由于没有空气分子通过对流传递热量，热量主要通过辐射传递。
辐射热从炉子的加热元件向各个方向传播，同时加热组件的所有表面。这个过程比将集中的火焰或电弧施加到单个接缝线上更温和、更均匀。
受控冷却的关键作用
防止变形与冷却同样重要。真空炉使用程序控制的多级冷却循环。
通过缓慢而均匀地降低温度，炉子确保整个组件以相同的速率收缩。这可以防止在冷却阶段形成新的应力，从而保持组件的精确尺寸。
与其他连接方法的比较
与依赖局部加热的方法相比，真空钎焊在尺寸控制方面的优越性就显而易见了。
焊接和气焊的高梯度
焊接和气焊等工艺将高强度、集中的热量直接施加到接缝区域。这会在熔化的接缝和周围的冷基材之间产生巨大的温差。
这种极端的热梯度是导致显著变形和残余应力的直接原因，通常需要进行后处理矫直或消除应力处理。
整体组件加热的优势
真空钎焊将组件视为一个完整的系统。整个组件一起被加热到钎焊温度，在均匀温度下保持（“保温”），然后一起冷却。
由于组件的任何部分都不会经历热冲击，因此以非常高的保真度保持了原始形状和尺寸公差。
理解权衡
虽然在精度方面无与伦比，但真空钎焊工艺涉及明显的权衡，使其不适用于所有应用。
较慢的循环时间
以受控方式加热和冷却整个组件是一个耗时的批处理过程。根据零件的质量和热循环的复杂性，循环时间可以从几个小时到一个多天不等。这比大多数焊接工艺要慢得多。
较高的设备和运营成本
真空炉代表了大量的资本投资。该工艺还需要仔细的准备、精确的组装以及钎焊合金和“阻滞剂”材料的消耗，这增加了每个零件的成本。
材料和设计限制
该工艺仅限于与钎焊填充金属兼容且能够承受所需热循环而不会发生不良冶金变化的材料。整个组件还必须适合炉子的可用热区。
为您的应用做出正确选择
选择正确的连接工艺需要将方法的优势与您项目最关键的目标相匹配。
- 如果您的主要重点是最终精度和最小变形：对于尺寸精度是不可协商的复杂、高价值组件，真空钎焊是明确的选择。
- 如果您的主要重点是大批量生产和低成本：传统的自动化焊接或气焊等方法通常更快、更经济，前提是可以接受一定程度的变形。
- 如果您的主要重点是连接异种或非常薄的材料：真空钎焊的温和、均匀加热提供了显著优势，降低了损坏或开裂的风险。
最终，真空钎焊提供了无与伦比的热控制水平，使其成为制造尺寸关键组件的卓越解决方案。
总结表：
| 特性 | 如何防止变形 |
|---|---|
| 均匀辐射加热 | 同时加热整个组件，消除热梯度。 |
| 受控冷却循环 | 缓慢降低温度，防止形成新的内部应力。 |
| 无气氛环境 | 消除对流传热，实现温和、均匀的热循环。 |
| 整体组件处理 | 将组件视为一个完整的系统，避免局部热冲击。 |
需要连接复杂、高价值的组件而不会变形？
KINTEK 利用卓越的研发和内部制造能力，为各种实验室和制造设施提供先进的真空钎焊炉解决方案。我们强大的深度定制能力使我们能够精确地根据您独特的热处理要求定制炉系统，确保您最关键组件的完美尺寸精度。
立即联系 KINTEK，讨论我们的真空钎焊技术如何解决您的变形挑战。

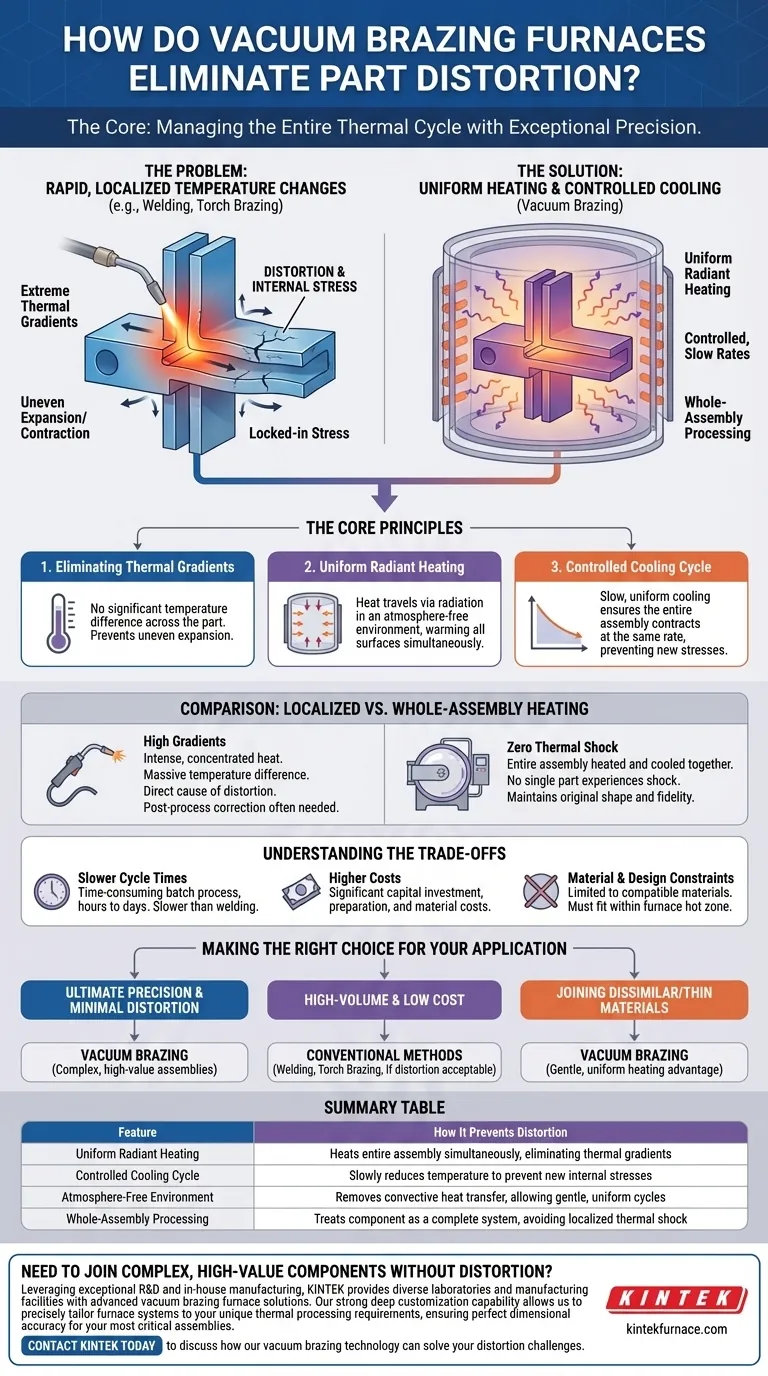

图解指南
