脉冲电流烧结 (PCS) 处理 Ag2S1-xTex 的主要技术优势在于其通过极快的升温速率和短处理时间实现高致密化的能力。通过施加单轴压力（通常为 50 MPa）以及脉冲直流电，PCS 可快速固结材料，防止其独特的微观结构特性退化。
PCS 对这种材料的核心价值在于致密化和保持之间的平衡。它产生固化样品所需的温度和压力，而不会使其暴露于破坏亚稳相和引起化学偏析的长时间热循环中。
通过快速致密化保留微观结构
防止晶粒过度生长
传统的烧结方法通常需要在高温下进行长时间的“保温”。这种长时间的暴露会导致晶粒过度生长，从而可能降低机械和电气性能。
PCS 通过利用极快的升温速率来规避此问题。通过最大限度地缩短材料在峰值温度下的停留时间，该技术可有效抑制晶粒生长，保持精细的微观结构。
保留亚稳相
Ag2S1-xTex 样品包含对性能至关重要的亚稳态非晶相。这些相在热力学上不稳定，如果长时间保持在高温下，它们会结晶或转变。
PCS 所固有的短致密化时间——例如在 573 K 下仅保温 15 分钟——在这里至关重要。这种快速处理窗口可在非晶相退化之前将其“锁定”。
控制加工过程中的电气行为
解决超离子导电性问题
Ag2S1-xTex 的一个独特挑战是银离子 (Ag+) 具有超离子导电性。如果强直流电直接流过样品，这些离子会在电场作用下快速迁移。
这种迁移会产生“化学漂移”，导致材料中银的分布不均匀。这会导致最终部件的电学和机械性能不一致。
绝缘层的作用
为了利用 PCS 的热量而不触发离子迁移，需要对设备进行特殊修改。样品的顶部和底部覆盖有绝缘的氧化铝粉末。
确保化学均匀性
这种绝缘层阻止了脉冲电流直接穿过 Ag2S1-xTex 材料本身。相反，热量是外部或间接产生的，确保样品通过热方式致密化，而不会受到驱动银偏析的内部电场的影响。
管理工艺风险和局限性
配置控制的必要性
虽然 PCS 对这种材料具有优势，但它并非“即插即用”的解决方案。标准的 PCS 设置允许电流通过模具和样品；未能实施氧化铝绝缘层将毁坏 Ag2S1-xTex 样品。
对参数的敏感性
由于升温速率非常快，因此工艺窗口很窄。压力 (50 MPa) 或温度 (573 K) 的偏差可能导致致密化不完全，或发生您试图避免的相变。必须精确控制工艺。
为您的目标做出正确选择
为了最大限度地提高 Ag2S1-xTex 样品的质量，请将您的加工策略与这些优先事项结合起来：
- 如果您的主要重点是相纯度：利用 PCS 的快速升温能力，将停留时间保持在 15 分钟以下，以确保保留亚稳态非晶相。
- 如果您的主要重点是成分均匀性：您必须用氧化铝粉末隔离样品，以防止电场驱动不均匀的银离子迁移。
成功处理这种材料需要将时间视为关键变量，并将电气隔离视为强制性约束。
总结表：
| 特性 | PCS 对 Ag2S1-xTex 的优势 | 关键结果 |
|---|---|---|
| 升温速率 | 极快的升温循环 | 最小的晶粒生长和相保留 |
| 烧结时间 | 短停留时间（例如，15 分钟） | 保留关键非晶相 |
| 电气控制 | 使用氧化铝绝缘层 | 防止银离子漂移和化学偏析 |
| 压力施加 | 单轴 50 MPa 压力 | 在较低温度下实现高致密化 |
通过 KINTEK 实现高性能材料致密化
在处理 Ag2S1-xTex 等敏感材料时，精度至关重要。凭借专业的研发和制造能力，KINTEK 提供行业领先的马弗炉、管式炉、旋转炉、真空炉和 CVD 系统，以及先进的高温实验室炉。无论您需要保留亚稳相还是防止离子迁移，我们的设备都可完全定制以满足您独特的研究和生产需求。
准备好提升您的材料性能了吗？ 立即联系我们，与我们的技术专家咨询，找到适合您实验室的完美烧结解决方案。

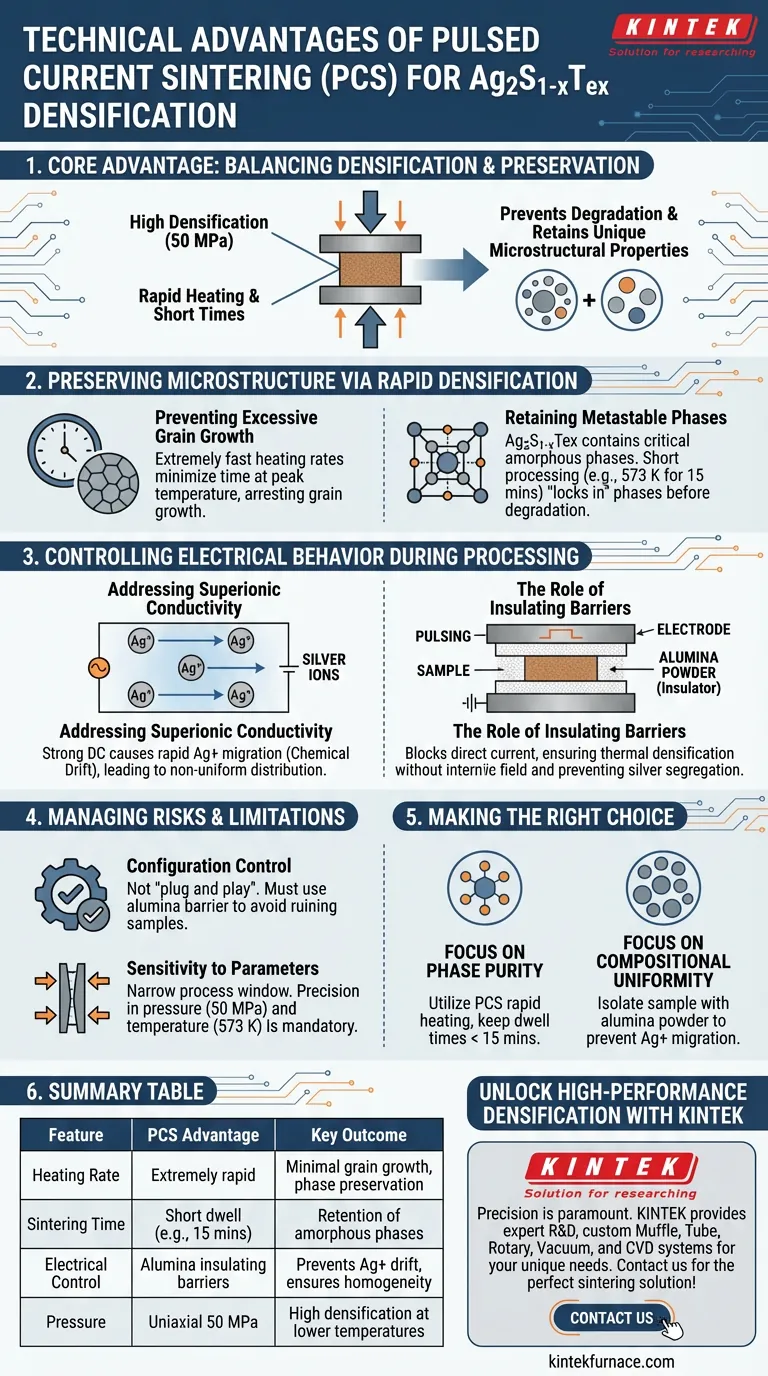

图解指南
参考文献
- Kosuke Sato, Tsunehiro Takeuchi. Composition, time, temperature, and annealing-process dependences of crystalline and amorphous phases in ductile semiconductors Ag2S1−<i>x</i>Te<i>x</i> with <i>x</i> = 0.3–0.6. DOI: 10.1063/5.0180950
本文还参考了以下技术资料 Kintek Furnace 知识库 .
