激发频率如何影响Pecvd中的离子轰击和等离子体密度？优化薄膜性能和沉积速率

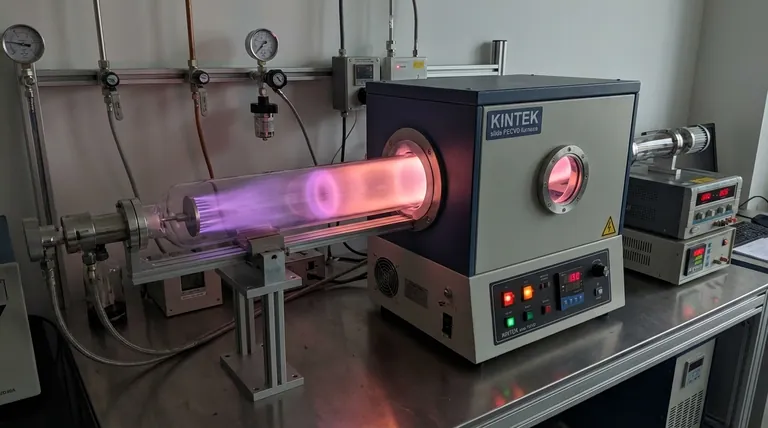

在等离子体增强化学气相沉积 (PECVD) 中，激发频率是决定离子轰击能量和等离子体密度的基本控制旋钮。简而言之，较低的频率（如 100 kHz）会产生高能离子轰击，而较高的频率（如常见的 13.56 MHz）会产生低能离子的更高密度的等离子体。这种选择直接决定了沉积薄膜的物理特性和生长速率。

激发频率不仅仅是一个工艺变量；它是平衡沉积的物理和化学方面的主要工具。低频充当物理锤来控制薄膜的密度和应力等特性，而高频充当化学引擎来控制反应速率和沉积速度。

频率与等离子体的物理学原理

要控制您的 PECVD 工艺，您必须首先了解离子和电子如何对交变电场产生不同的响应。这种行为由等离子体鞘层决定——这是主等离子体和您的基板之间的一个薄边界层。

等离子体鞘层：加速区

等离子体鞘层是在所有表面上形成的强电场区域。正是在这个区域内，从体等离子体中提取的正离子被加速射向您的基板。

该鞘层上的电压及其变化的速度决定了离子撞击表面时的最终能量。

低频 (LF)：高能的缓慢推动

在低频（例如，低于约 1 MHz）下，电场极性反转缓慢。离子相对较重，可以响应这些缓慢的变化。

因此，离子有足够的时间在每个周期内跨越鞘层的全部电势进行加速。这导致了高能离子轰击，因为离子以射频电压赋予的最大能量到达基板。

高频 (HF)：低能的快速振荡

在高频（例如，13.56 MHz 及以上）下，电场每秒反转数百万次。较重的离子无法跟上这种快速振荡。

它们没有经历完整的电压摆动，而是仅响应鞘层的时均电压，该电压要低得多。这导致了低能离子轰击。

同时，轻电子具有很高的迁移率，并被振荡的高频场有效激励。这些高能电子与气体分子碰撞，产生富含活性化学物质的高密度等离子体。

利用频率控制薄膜性能

在低频和高频之间的选择直接转化为不同的薄膜特性。理解这一点使您能够根据您的特定目标定制沉积工艺。

低频 (LF) 用于物理压实

使用低频源就像在沉积过程中使用物理锤。高能离子轰击会压实生长的薄膜。

这个过程会增加薄膜密度，提高附着力，有助于去除污染物，并可用于控制薄膜的本征应力（压应力与拉应力）。当机械或电气完整性至关重要时，它是理想的选择。

高频 (HF) 用于化学吞吐量

使用高频源就像提高化学引擎的速度。高密度等离子体产生更大通量的自由基和离子。

这些活性物质的丰富极大地提高了基板表面的化学反应速率，从而实现了更高的沉积速率。这对于工艺吞吐量是主要关注点的应用非常理想。

理解权衡：双频解决方案

在单频系统中，离子能量和等离子体密度是耦合的。增加射频功率以获得更多等离子体密度也会增加鞘层电压，从而提高离子能量。这种固有的耦合限制了您的工艺窗口。

单频系统的局限性

使用单一频率，您无法独立控制沉积过程的物理（轰击）和化学（沉积速率）方面。您被迫进行权衡：高沉积速率伴随着低离子能量，而高离子能量伴随着较低的沉积速率。

通过双频 PECVD 解耦控制

现代 PECVD 系统通过同时使用两种频率来克服这一问题。使用高频源（例如 >13.56 MHz）来控制和维持高密度等离子体，决定沉积速率。

然后施加一个独立的低频源（例如 <1 MHz）来控制基板上的偏压，独立调节离子轰击能量。这为您提供了两个独立的旋钮：一个用于沉积速率，一个用于薄膜特性。

实际示例：刻蚀填充

在半导体制造中，双频 PECVD 对于填充高深宽比的沟槽至关重要。HF 组件提供高通量的沉积物质，而 LF 组件提供受控的离子轰击。

这种轰击会在沟槽顶部角落积聚的薄膜上溅射掉，防止开口“夹住”，从而实现从底部到顶部的无空隙填充。

为您的工艺做出正确的选择

您的频率配置选择完全取决于您对薄膜的期望结果。

如果您的主要关注点是薄膜密度、应力控制或附着力： 选择具有强大低频分量的工艺以增加离子轰击能量。
如果您的主要关注点是高沉积速率： 倾向于使用高频源以最大化等离子体密度和活性物质的通量。
如果您的主要关注点是复杂的任务，如刻蚀填充或表面平坦化： 需要双频系统来独立控制沉积化学和物理溅射。

最终，掌握激发频率将 PECVD 从一个简单的沉积工具转变为精确的材料工程仪器。

总结表：

频率类型	离子轰击能量	等离子体密度	对薄膜的关键影响
低频 (例如 100 kHz)	高	低	增加密度、控制应力、提高附着力
高频 (例如 13.56 MHz)	低	高	提高沉积速率、增强化学反应
双频	独立控制	独立控制	实现刻蚀填充、无空隙沉积和精确调谐
