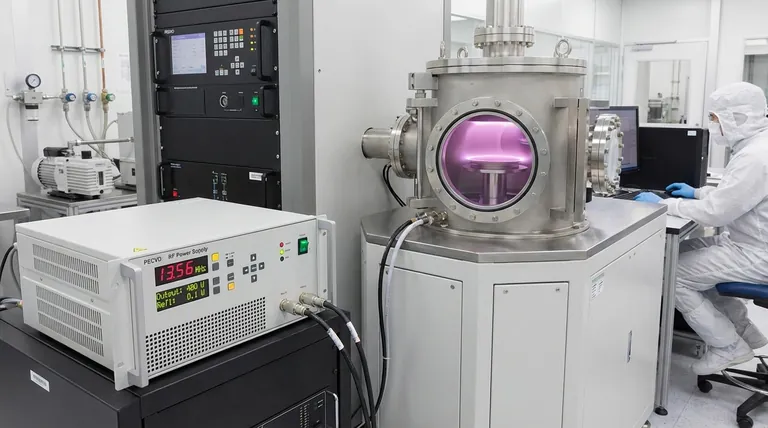

PECVD 设备中的射频 (RF) 电源对于产生等离子体和实现薄膜沉积至关重要。其规格通常包括 13.56MHz ±0.005% 的信号频率、0 至 500W 的功率输出、最大功率时低于 3W 的反射功率以及 ±0.1% 的功率稳定性。这些参数确保了对等离子体生成的精确控制，而等离子体生成对薄膜的均匀沉积至关重要。射频电源的稳定性和低反射功率有助于实现稳定的工艺性能并减少能源浪费。此外，集成射频增强功能可更好地控制沉积速率和薄膜特性，使其成为 PECVD 系统的关键组件。
要点说明：
-
信号频率（13.56MHz ±0.005）
- 该频率是工业等离子应用的标准频率，可避免干扰通信频段。
- 严格的容差（±0.005%）可确保产生一致的等离子体，这对薄膜的均匀沉积至关重要。
-
功率输出范围（0-500W）
- 可调功率允许灵活调节沉积速率和薄膜特性。
- 较低的功率设置适用于脆弱的基底，而较高的功率则可加快沉积速度。
-
反射功率（最大功率 <3W）
- 低反射功率表示能量有效地传输到等离子体，从而最大限度地减少能量损失和设备磨损。
- 高反射功率会损坏射频发生器并破坏过程稳定性。
-
功率稳定性（±0.1）
- 确保稳定的等离子条件，这对可重复的薄膜质量至关重要。
- 功率波动会导致缺陷或不均匀沉积。
-
与系统组件集成
- 射频电源与其他子系统协同工作，如 高温加热元件 和真空系统，以优化沉积条件。
- 例如，精确的射频控制与晶圆级的温度范围（20°C-400°C，特殊应用可达 1200°C）相辅相成。
-
运行效率
- 射频电源的稳定性和低反射功率有助于 PECVD 的高能效运行，从而降低成本和对环境的影响。
- 结合原位等离子清洗等功能，可提高产量和工艺可靠性。
-
先进的控制功能
- 现代射频电源通常包括触摸屏界面，便于操作。
- 射频开关功能可实现沉积薄膜的应力控制，这对半导体应用至关重要。
这些规格共同确保射频电源满足 PECVD 工艺的要求，在精度、效率和集成度与更广泛的系统要求之间取得平衡。
汇总表：
| 规格 | 价值 | 重要性 |
|---|---|---|
| 信号频率 | 13.56MHz ±0.005 | 确保产生标准化、无干扰的等离子体，生成均匀的薄膜。 |
| 功率输出范围 | 0-500W | 可调节，以实现灵活的沉积速率和基底兼容性。 |
| 反射功率 | 最大功率 <3W | 将能量损失和设备磨损降至最低 |
| 功率稳定性 | ±0.1% | 对可重复的薄膜质量和工艺一致性至关重要。 |
| 与组件集成 | 高温加热、真空系统 | 为各种应用优化沉积条件。 |
