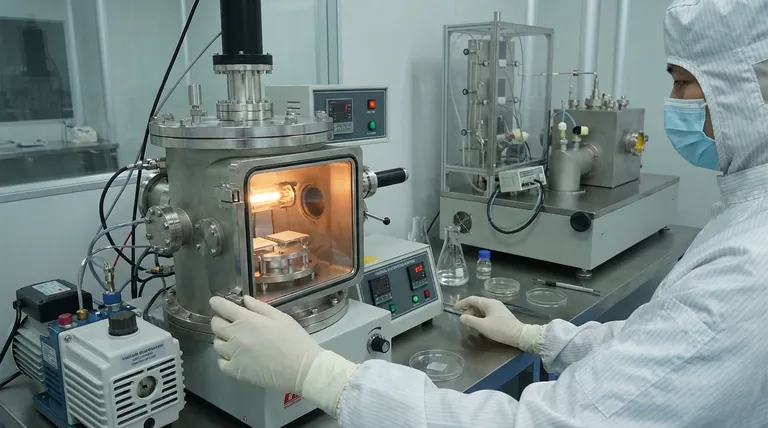

使用热蒸发涂层系统的主要目的是在测试前，在纳米复合材料表面精确沉积金属电极，例如铜。这一步骤可创建可靠的电气接口，这对于捕获准确的电流-电压 (I-V) 特性至关重要。
通过标准化连接点，此过程可确保测得的电信号代表材料的真实电导率，而不是由接触电阻不良引起的伪影。
创建可靠的电气接口
实现欧姆接触
涂层最关键的功能是建立适当的欧姆接触。没有沉积的电极，测试探针和纳米复合材料之间的接口就会成为一个屏障。
热蒸发可创建线性、低电阻的结。这可确保电流根据欧姆定律自由流动，而不是受到整流（类似二极管）接触的阻碍。
确保机械稳定性
直接探测纳米材料可能在物理上不一致。沉积的金属层为测试仪器提供了一个机械稳定的目标。
这可以防止探针在测量过程中移动或损坏纳米复合材料的精密表面。
保证可重复性
科学数据必须可重现才能有效。热蒸发可将电极材料均匀地应用于样品。
这种可重复性可确保后续测试产生一致的结果，消除通常与不规则表面上手动放置探针相关的变异性。
隔离材料的固有特性
消除接触电阻
测试纳米材料的一个主要挑战是接触电阻，它充当数据中的“噪声”。如果接触不良，设备将测量连接的电阻而不是样品的电阻。
涂层可最大限度地减少这种干扰。它弥合了宏观测试设备和微观表面之间的差距。
专注于纳米通道电导率
最终目标是测量内部结构（例如硒化锌 (ZnSe) 纳米通道）的特定行为。
通过消除外部变量，热蒸发涂层可让您隔离并准确表征这些特定纳米结构的电导率。
理解权衡
工艺复杂性
虽然有效，但热蒸发需要高真空环境。与简单的机械探测相比，这增加了样品制备过程的复杂性和时间。
热敏感性
该过程涉及加热源材料直至其蒸发。您必须确保您的纳米复合材料基板在沉积过程中能够承受辐射热和冷凝热，而不会降解。
为您的目标做出正确选择
为了最大限度地提高 I-V 特性表征的价值，请考虑您的具体测试目标：
- 如果您的主要重点是数据准确性：优先考虑此涂层步骤，以消除接触电阻并确保信号反映真实的材料特性。
- 如果您的主要重点是结构完整性：使用涂层创建保护性缓冲层，防止尖锐探针物理损坏纳米通道。
正确的电极沉积是测量连接与测量材料本身之间的区别。
总结表：
| 特征 | 对 I-V 测试的好处 |
|---|---|
| 欧姆接触 | 确保线性、低电阻的电流流动，以获得真实的电导率数据。 |
| 接口稳定性 | 为探针提供可靠的机械目标，防止表面损坏。 |
| 可重复性 | 保证电极均匀应用，以获得一致、可重复的结果。 |
| 降噪 | 消除接触电阻，以隔离材料的固有特性。 |
使用 KINTEK 提升您的研究精度
不要让接触电阻不良影响您的数据。凭借专业的研发和制造支持，KINTEK 提供高性能的热蒸发和实验室高温炉系统——包括箱式炉、管式炉、旋转炉、真空炉和 CVD 系统——所有这些都可以完全定制，以满足您独特的纳米复合材料测试需求。
立即确保您的 I-V 特性完整性。立即联系我们的专家，为您的实验室找到完美的涂层解决方案！

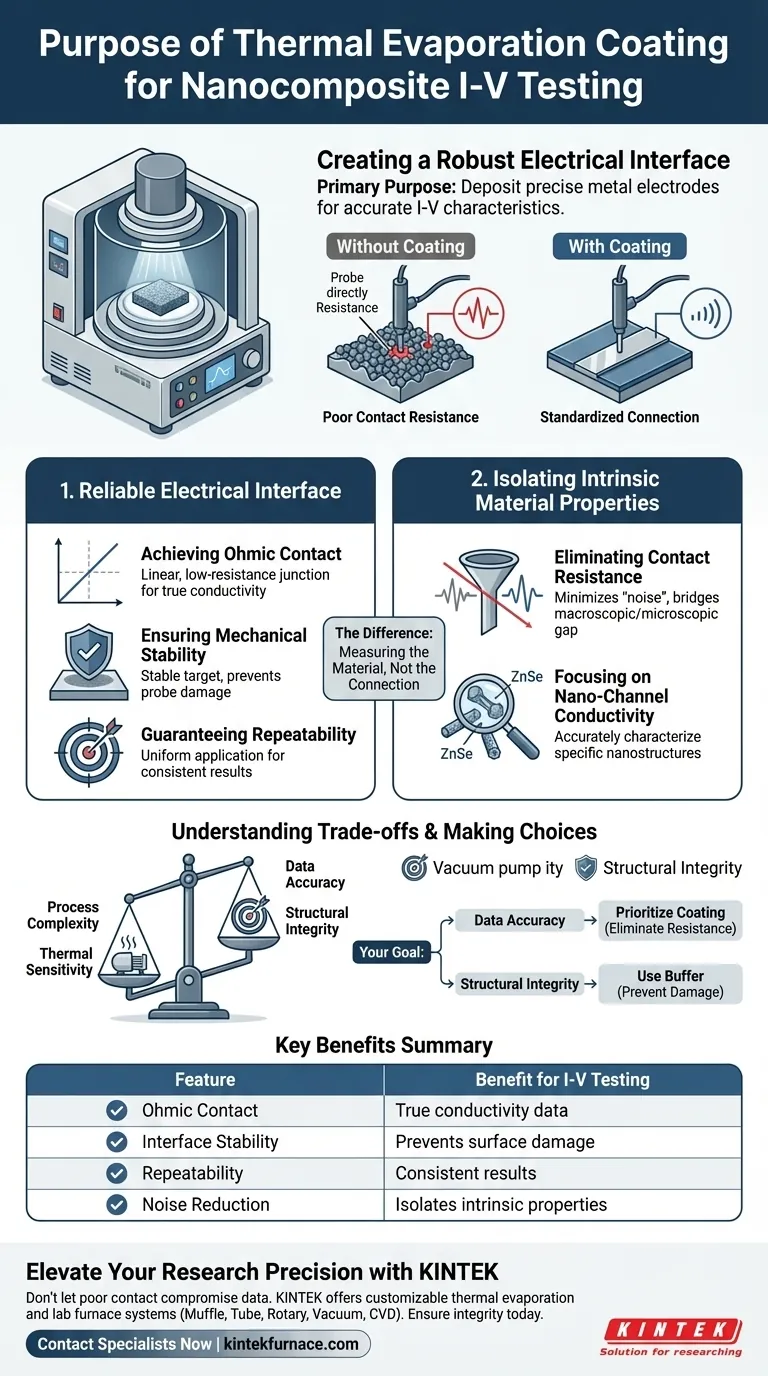

图解指南
