在工业环境中，筒式加热器是提供集中热量的强大工具，可精确地加热到所需位置。它是一种圆柱形、管状的加热元件，设计用于插入金属物体钻孔中，主要通过直接传导传递能量。这使得它们非常适合用于制造过程中的模具、压模和压板加热等应用。
需要理解的核心原则是，筒式加热器的性能与其安装密切相关。如果加热器与周围材料之间的配合不精确，其最大的优点——通过传导实现强烈、局部加热——就会成为其最大的故障点。
筒式加热器的工作原理：内部探秘
筒式加热器的设计经过优化，可在严苛的工业环境中实现高效传热和耐用性。
加热核心
加热器的中心是电阻丝线圈，通常由镍铬合金制成。当电流通过该线圈时，由于其电阻而产生热量。
绝缘层
线圈被高度压实的粉末包围，最常见的是氧化镁 (MgO)。这种材料是极佳的导热体，但却是出色的电绝缘体，允许热量高效向外流动，同时防止任何电气短路到外壳。
保护套管
外部金属套管，通常由不锈钢制成，包裹着内部组件。该套管保护加热器免受环境影响，并提供直接接触和传导传热所需的耐用表面。
单端接线
一个关键的设计特点是所有电线都从加热器的一端引出。这种配置大大简化了接线和安装，尤其是在狭窄空间或复杂机械中。
主要应用和使用案例
筒式加热器因其能够将高瓦特密度（小表面积产生大量热量）直接传递到部件中的能力而备受推崇。
加热压模和模具
这是最常见的应用。在塑料注塑成型、压铸和橡胶成型等过程中，筒式加热器直接插入钢模具或压模中，以保持精确且均匀的温度。
压板和封口条加热
在包装和组装中，用于热封的平板（压板）或封口条通常由多个筒式加热器加热。这确保了封口表面保持一致、有效的温度。
流体和空气加热
虽然不如专用浸入式加热器常见，但一些筒式加热器在套管上安装有翅片。这些翅片显著增加了表面积，使加热器能够通过对流更有效地将热量传递给流动的流体或气体。
了解权衡：配合的关键作用
传热物理学决定了筒式加热器安装的成功或失败。由于它们依赖于传导，任何阻碍直接接触的障碍都是一个大问题。
气隙问题
空气是极差的导热体。如果为加热器钻的孔太大，加热器套管与周围金属之间就会存在气隙。
这个气隙起到绝缘体的作用，将热量困在筒式加热器内部。由于无法有效散发能量，加热器的内部温度会急剧升高，迅速导致过热和过早失效。
过紧配合的挑战
反之，如果孔太小或钻孔不完美，则会使安装变得困难。强行将加热器插入过紧的孔中可能会损坏套管。更重要的是，操作过程中的热膨胀可能导致加热器卡住，使其在不损坏加热器或其安装工具的情况下几乎无法拆卸以进行维护或更换。
“金发姑娘”区
成功需要精确。必须按照加热器制造商指定的精确直径公差钻孔和铰孔。这确保了最大的表面接触以实现高效传热，同时在必要时仍允许拆卸。使用导热膏可以帮助弥合最佳配合中的微小气隙。
为您的应用做出正确选择
要成功实施筒式加热器，您必须将安装策略与操作目标对齐。
- 如果您的主要关注点是最大传热和性能： 优先考虑接收孔的精密加工，使其达到推荐公差范围的最紧端，以实现近乎完美的配合。
- 如果您的主要关注点是长期可靠性和易于维护： 将配合目标设定在公差范围的中间，并使用导热膏以确保良好的传热，同时简化未来的拆卸。
- 如果您的主要关注点是加热液体或气体： 确保您使用的是专用翅片筒式加热器，但首先要验证专用浸入式或循环加热器是否是您系统更高效的解决方案。
最终，掌握筒式加热器的精确安装是发挥其强大高效加热能力的关键。
总结表：
| 方面 | 关键细节 |
|---|---|
| 定义 | 通过传导提供集中热量的圆柱形加热元件。 |
| 核心组件 | 电阻丝线圈、氧化镁绝缘、金属套管、单端接线。 |
| 主要应用 | 加热压模/模具、压板、封口条，以及带翅片的流体/气体。 |
| 关键配合因素 | 精确的孔公差以避免气隙或过紧配合；使用导热膏弥补气隙。 |
| 性能提示 | 将安装与目标匹配：紧密配合用于最大热量，中等配合用于可靠性，翅片用于流体。 |
使用 KINTEK 的先进解决方案优化您的工业加热！ 凭借卓越的研发和内部制造，我们为各种实验室提供高温炉系统，如马弗炉、管式炉、旋转炉、真空和气氛炉以及 CVD/PECVD 系统。我们强大的深度定制能力确保为您的独特实验需求提供精确的解决方案。立即联系我们，提高您应用的效率和可靠性！

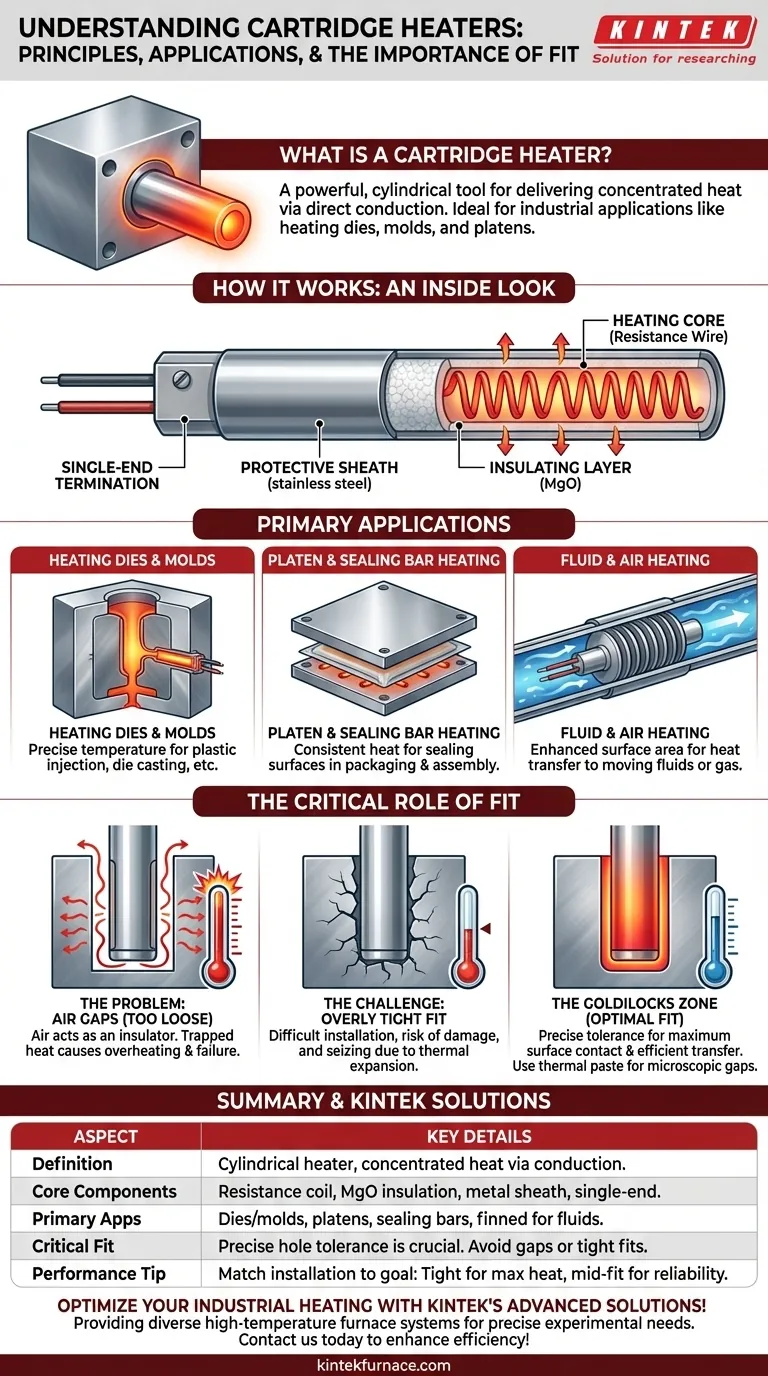

图解指南
