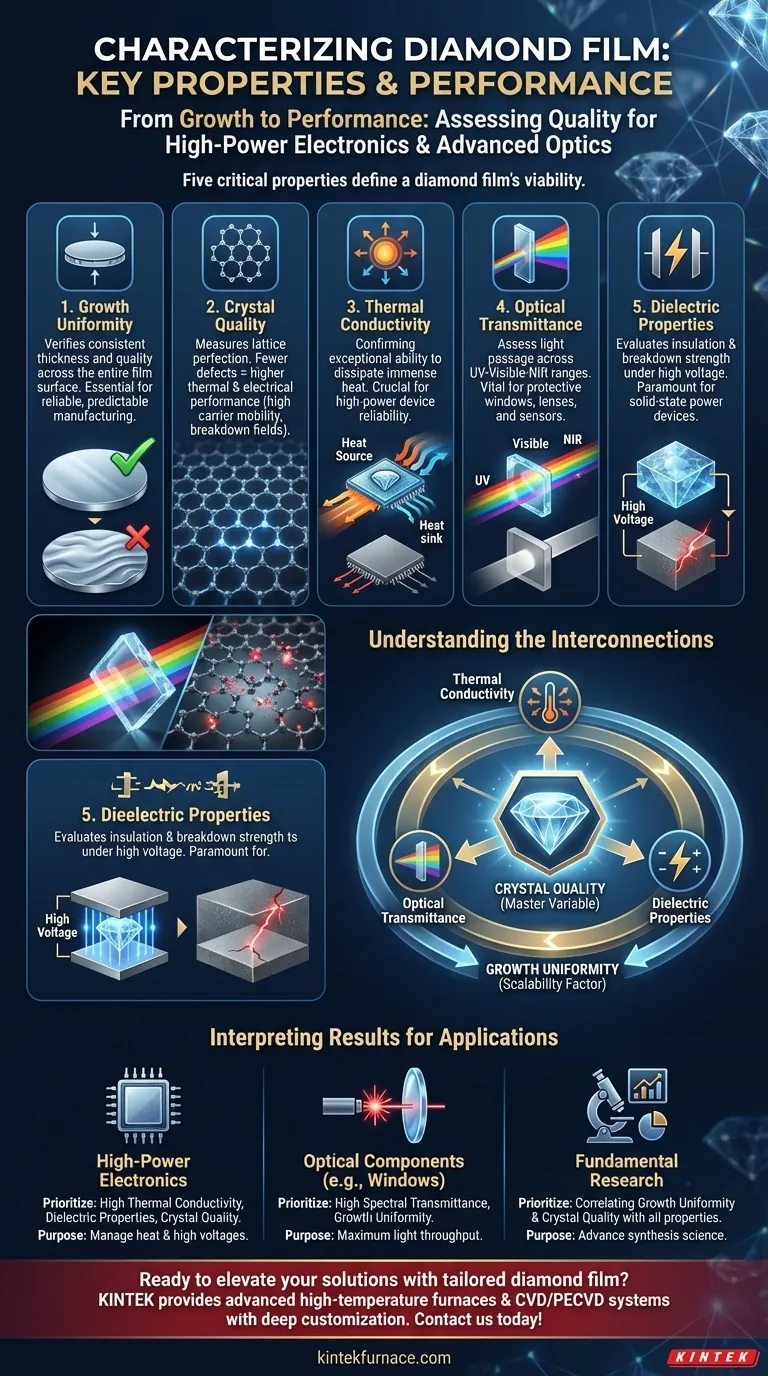

针对金刚石薄膜的哪些关键特性进行了表征？解锁高性能应用

为了评估其质量和应用潜力，对金刚石薄膜进行了一系列关键特性的表征。这些特性包括其生长均匀性、不同位置的晶体质量、室温下的导热性、紫外-可见光-近红外范围内的光谱透过率以及其介电性能。

选择进行表征的具体特性并非随意决定。它们是对薄膜在要求苛刻的高功率电子和先进光学应用中可行性的直接评估，在这些领域，材料的完美性是不可或缺的。

为什么这些特性很重要：从生长到性能

表征金刚石薄膜是一个验证其基本能力的过程。每项测试都提供了一个关键数据点，决定了它是否适合特定的高性能角色。

验证生长均匀性

对于任何可用于制造的材料，其性能必须在整个表面上保持一致。

测量生长均匀性可以确认薄膜的厚度和质量不会从一个点变化到另一个点。不均匀性会导致不可预测的性能和器件故障，因此这是关键的第一步检查。

评估晶体质量

金刚石的卓越性能直接源于其完美有序的碳原子晶格。

“晶体质量”是对这种完美性的衡量。晶体结构中的缺陷、杂质或错位的原子会降低其性能，特别是其电学和热学能力。高晶体质量是实现使金刚石成为“终极半导体”的高载流子迁移率和击穿场强的先决条件。

测量导热性

大功率电子设备会产生巨大的热量。散热能力通常是限制性能和可靠性的主要因素。

金刚石具有所有块体材料中最高的导热性。测量此特性可以确认薄膜有效将热量从有源元件带走的能力，从而防止过热并能够在更高功率水平下运行。

表征光学透过率

此测量确定在不同波长（从紫外（UV）到近红外（NIR））下，有多少光可以通过金刚石薄膜。

高且均匀的透过率对于光学应用至关重要。这包括用于高功率激光器的保护窗口、用于恶劣环境的透镜，或需要最大光通量的传感器的透明基板。

评估介电性能

介电性能定义了材料在电场中的行为方式，特别是其作为绝缘体并承受高电压下电击穿的能力。

对于固态功率器件，高击穿场强至关重要。表征这些特性可以验证金刚石薄膜能够承受下一代电子设备中存在的极端电气应力而不发生故障。

理解相互关联

没有任何单一的属性是孤立存在的。这些表征结果是紧密关联的，通常都指向材料合成的质量。

晶体质量作为主导变量

较差的晶体质量是全面性能下降的根本原因。

具有大量缺陷的薄膜将表现出较低的导热性，因为晶格缺陷会散射携带热量的振动。同样，这些缺陷会吸收或散射光线，降低光学透过率，并产生降低材料介电强度的薄弱点。

均匀性作为可扩展性因素

即使是一小块完美的金刚石晶体，如果质量不能在大面积上复制，其用途也是有限的。

确保均匀性是使金刚石技术可制造和具有成本效益的关键。它证明了在一个点上测得的高质量特性存在于整个晶圆上，从而能够生产出多个可靠的器件。

解释表征结果

这些表征结果的重要性完全取决于金刚石薄膜的预期用途。

如果您的主要重点是高功率电子设备： 您必须优先考虑高导热性、优异的介电性能和卓越的晶体质量，以管理热量和高电压。
如果您的主要重点是光学元件（例如窗口）： 最关键的指标是在所需波长范围内的高光谱透过率，以及良好的表面均匀性。
如果您的主要重点是基础材料研究： 目标是将生长均匀性和晶体质量与所有其他测量到的性能相关联，以推进金刚石合成的科学。

最终，全面的表征为将有前途的材料转化为可靠的技术提供了必要的蓝图。

总结表：

特性	目的
生长均匀性	确保薄膜厚度和质量的一致性，以实现可靠的制造。
晶体质量	衡量晶格的完美程度，以实现电子设备中的高载流子迁移率和击穿场强。
导热性	确认散热能力，以保证高功率器件的可靠性。
光学透过率	评估光在紫外-可见光-近红外范围内穿过的能力，用于光学应用。
介电性能	评估在高电压下绝缘和击穿强度的能力，用于电子设备。
