衬底的选择从根本上决定了您异质结构的电子保真度。高纯度六方氮化硼 (h-BN) 优于二氧化硅 (SiO2)，因为它提供原子级平坦、化学惰性的表面，可大大减少电荷杂质散射。此外，h-BN 独特地利用特定的表面特征来促进外延生长，从而为二碲化钨 (WTe2) 器件提供优越的结构完整性。
虽然 SiO2 通常会因表面粗糙度和散射而降低器件性能，但 h-BN 保留了 WTe2 的固有特性。它充当理想的模板，将表面缺陷转化为高质量晶体生长的活性成核位点。
保持电子纯度
范德华界面
h-BN 提供化学惰性的范德华表面。与二氧化硅不同，它提供了一个没有悬挂键和化学陷阱的界面。
减少散射
高纯度 h-BN 的原子级平坦度显著减少了电荷杂质散射。这使您能够保留和观察活性 WTe2 材料的固有电子特性，这些特性通常被 SiO2 的粗糙度所掩盖。
优化结构生长
缺陷即资产
在 SiO2 等标准衬底上，表面缺陷通常对器件质量有害。然而，在 h-BN 上，特定的表面缺陷位点——例如褶皱或边缘——具有功能性。
外延成核
这些独特的表面特征充当成核中心。它们积极促进二碲化钨的外延生长，确保晶体在形成过程中正确对齐。
垂直完整性
这种受控的成核过程有助于创建高质量的垂直异质结构。与在非晶氧化物表面上生长的 WTe2 相比，所得材料表现出优越的结构完整性。
理解权衡
依赖于表面特征
h-BN 的优势在很大程度上取决于特定表面特征的存在和分布。生长机制利用褶皱和边缘作为播种点。
均匀性考虑
如果 h-BN 表面过于完美或缺乏这些特定的成核中心，外延生长的优势可能会减弱。您正在用 SiO2 的随机粗糙度来换取对 h-BN 表面上特定、局部结构线索的依赖。
为您的目标做出正确选择
- 如果您的主要重点是固有电子传输：选择 h-BN 来利用其原子级平坦、惰性表面并最大限度地减少电荷杂质散射。
- 如果您的主要重点是晶体质量：选择 h-BN 来利用表面边缘和褶皱作为成核位点，以获得优越的外延对齐。
切换到 h-BN 将衬底从被动的机械支撑转变为主动组件，从而增强了晶体质量和电子性能。
摘要表：
| 特征 | 二氧化硅 (SiO2) | 六方氮化硼 (h-BN) |
|---|---|---|
| 表面轮廓 | 非晶且粗糙 | 原子级平坦的范德华表面 |
| 化学状态 | 含有悬挂键/陷阱 | 化学惰性 |
| 散射 | 高电荷杂质散射 | 最小散射（保留固有特性） |
| 生长机制 | 随机成核 | 通过表面特征进行可控外延生长 |
| 器件影响 | 性能下降 | 高结构和电子保真度 |
通过 KINTEK Precision 提升您的材料研究
利用 KINTEK 行业领先的热解决方案，释放您的二维材料和异质结构的全部潜力。在专家研发和制造的支持下，KINTEK 提供马弗炉、管式炉、旋转炉、真空炉和 CVD 系统，所有这些系统均可完全定制，以满足外延生长和高纯度材料加工的严格要求。无论您是使用 h-BN 衬底还是开发先进的 WTe2 器件，我们的实验室高温炉都能提供卓越晶体质量所需的均匀加热和精确控制。
准备好优化您的实验室效率了吗？立即联系我们，讨论您的定制炉需求！

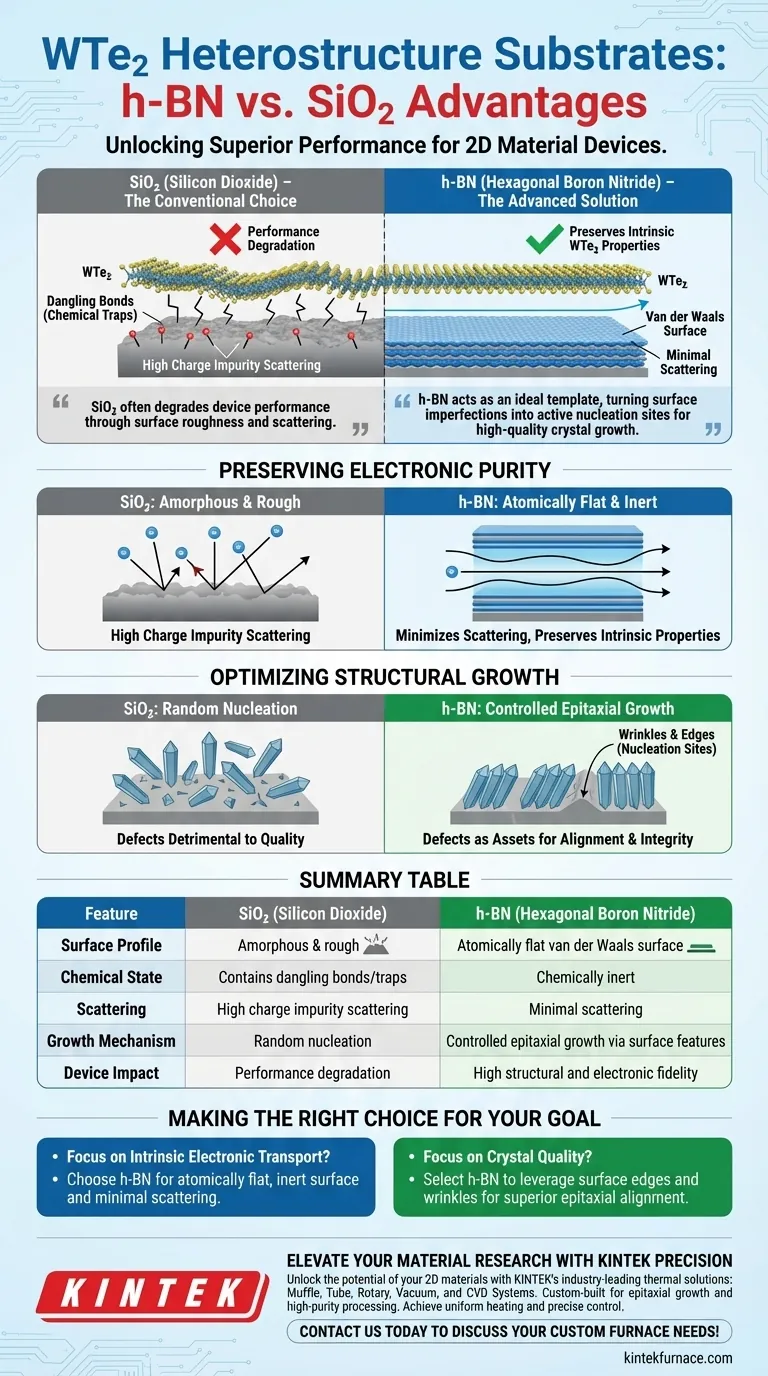

图解指南
