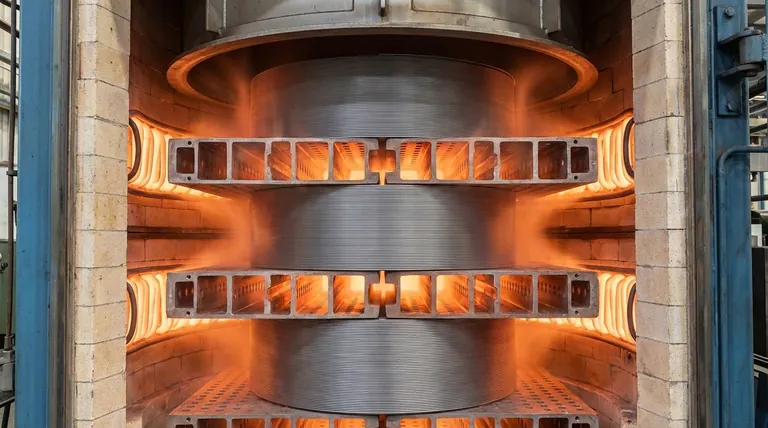

对流板的设计是钟罩式退火炉内气流管理和热效率的主要驱动因素。这些板作为堆叠钢卷之间的界面，利用内部通道将保护性气体直接引导到卷端面。该机制将卷端转化为主动热交换表面，显著优化了整个堆栈中的流场分布。
对流板不仅仅是一个结构间隔件；它是一种关键的热工具，可以克服钢卷固有的绝缘特性。通过将传热机制从径向转移到轴向，它减轻了热滞后并加速了整个退火循环。
热效率的机制
优化气流路径
标准的钢卷会阻碍气流。设计良好的对流板使用内部通道为保护性气体创建特定路径。
该板迫使介质在卷之间循环，而不是让气体停滞或绕过材料。这确保了加热或冷却介质与钢材表面直接接触。
增加有效表面积
传热是表面积的函数。没有对流板，只有卷的外圆周暴露在对流中。
通过使卷错开并有效地引导气流，该板暴露了钢卷的端面。这极大地增加了用于热交换的总表面积。
克服热阻
解决径向热滞后
钢卷根据其方向具有不同的热性能。热量缓慢地通过卷层（径向）传播，产生称为径向导热滞后的现象。
这种“滞后”通常是退火过程中的瓶颈。仅依靠径向加热会导致温度不均匀和循环时间延长。
增强轴向传热
对流板通过促进轴向传热来解决径向滞后问题。
通过将热气体引导至卷端，热量通过钢板本身传播，而不是跨越层之间的空气间隙。这种轴向速率比径向传导快得多且更均匀。
理解权衡
流速能力与结构支撑
对流板的设计代表了两个相互冲突的要求之间的平衡。
首先，它必须足够坚固，能够作为重叠钢卷堆的支撑结构。其次，它必须足够“开放”，以便容纳用于气流的大型内部通道。
过度强调支撑会限制气流并降低热效率。相反，最大化通道尺寸以改善气流会损害板的安全承载能力。
为您的工艺做出正确选择
为了最大化您的钟罩式退火炉的效率，对流板的设计必须符合您特定的热目标。
- 如果您的主要重点是循环速度：优先选择具有优化内部通道的设计，这些通道可最大化轴向传热速率以缩短加热时间。
- 如果您的主要重点是温度均匀性：确保板设计创建一致的流场分布，以消除由径向滞后引起的冷点。
您的退火过程的有效性与其说是取决于炉的功率，不如说是取决于您的对流板将能量引导到最需要的地方的效率。
总结表：
| 特征 | 对热效率的影响 | 对退火工艺的好处 |
|---|---|---|
| 内部通道 | 引导保护性气体在卷之间流动 | 优化流场分布 |
| 端面暴露 | 增加主动热交换表面积 | 加速加热和冷却循环 |
| 轴向传热 | 绕过径向导热滞后 | 确保温度分布均匀 |
| 结构设计 | 平衡载荷支撑与流速能力 | 在不牺牲效率的情况下保持安全 |
通过 KINTEK 提升您的热处理精度
热滞后是否正在减慢您的生产速度？在KINTEK，我们深知合适的炉组件是瓶颈与突破之间的区别。凭借专家研发和世界一流的制造能力，我们提供全面的马弗炉、管式炉、旋转炉、真空炉和 CVD 系统，以及专门的高温实验室炉——所有这些都可以根据您独特的冶金需求进行完全定制。
我们的专家团队随时准备帮助您优化流场分布并实现卓越的温度均匀性。立即联系我们，讨论您的定制热解决方案，看看 KINTEK 如何提高您实验室的效率和性能。

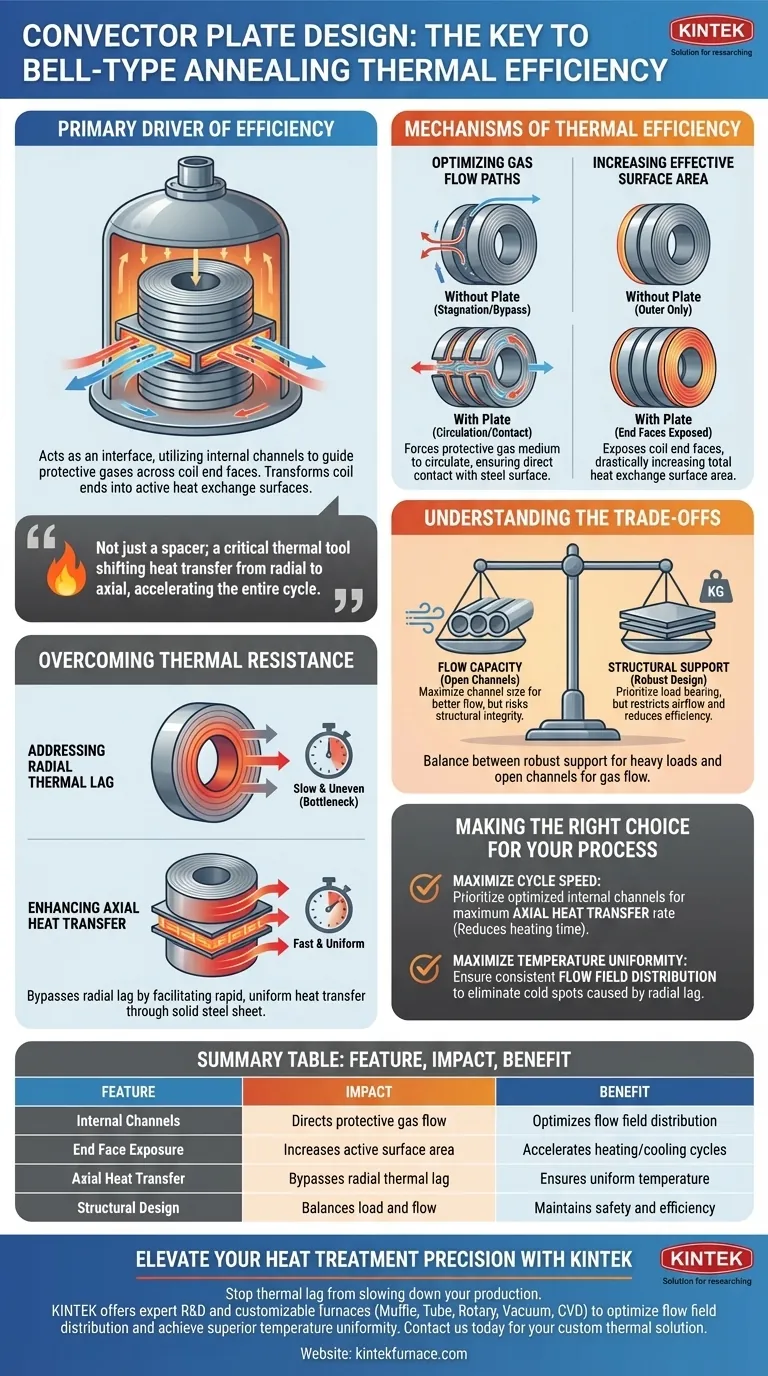

图解指南
