碳纤维增强复合材料（CFRC）板充当战略性的隔热屏。它们被插入放电等离子烧结（SPS）装置的水冷电极和石墨垫块之间，以有效阻止热量逸出。利用其各向异性的热性能，这些板材最大限度地减少了向冷却系统的热量损失，从而确保样品内部温度稳定且均匀。
核心要点 在SPS配置中，电极的冷却作用会在样品内部产生严重的温差。CFRC板通过利用各向异性导热性来隔绝加工区域，从而减轻了这种影响，显著降低了轴向温度梯度，并确保了大型部件的高质量烧结。
SPS中的热管理挑战
散热器问题
放电等离子烧结产生高温以熔合材料，但系统的电极需要水冷以防止设备损坏。
这造成了一个冲突：样品需要保持高温，但电极必须保持低温。如果没有干预，热量会迅速从样品堆积层流失到冷却电极中。
轴向温差的危险
当热量从样品垂直流向电极时，会产生轴向温度梯度。
这意味着您的样品中心可能比顶部和底部表面温度高得多。在材料科学中，这种不均匀的加热会导致微观结构不均匀、翘曲或烧结不完全。
CFRC板如何解决问题
利用各向异性导热性
主要参考资料强调，CFRC板利用各向异性导热性。
“各向异性”意味着材料在不同方向上传导热量的能力不同。在此应用中，板材的放置方向是为了抵抗轴向（上下）的热流，同时可能允许在其他方向上传导热量。
阻断热流路径
通过将这些板材插入石墨垫块和电极之间，您有效地切断了与冷却系统的直接热流路径。
CFRC充当一个“断点”，将热能集中在所需的烧结区域内，而不是让其消散到机器的冷却系统中。
对生产质量的影响
确保均匀性
CFRC层的首要功能是减小样品核心与其表面之间的温差。
通过隔绝堆积层，温度分布变得更加均匀。这导致最终产品在整个材料中具有一致的性能，这对于高性能应用至关重要。
实现大规模烧结
参考资料特别指出了这些板材对于大型样品的重要性。
随着样品尺寸的增加，保持温度均匀性变得越来越困难。CFRC板材提供了必要的稳定性，可以烧结大型部件，而不会引起由不均匀冷却引起的热应力或缺陷。
理解权衡
方向至关重要
由于材料是各向异性的，其性能完全取决于正确的方向。
如果板材的纤维排列安装不当，它们可能无法阻挡热流，或者相反，会阻碍SPS过程所需的必要电流。
复杂性与质量
添加CFRC板会增加堆积组件的复杂性。
然而，增加的这一步骤是必要的权衡，以避免因热梯度而报废零件的成本高昂的问题，尤其是在处理昂贵的原材料或大型几何形状时。
为您的项目做出正确选择
为了最大限度地提高SPS设置的效率，请考虑您的具体加工目标：
- 如果您的主要重点是样品均匀性：您必须使用CFRC板材来最大限度地减小轴向温度梯度，确保表面微观结构与核心一致。
- 如果您的主要重点是大批量生产：这些板材对于在增加的材料体积中保持热稳定性至关重要，可防止翘曲和缺陷。
通过CFRC隔热控制热流路径，您可以将电极从热不稳定的来源转变为可控的变量。
摘要表：
| 特性 | 对SPS过程的影响 |
|---|---|
| 材料特性 | 各向异性导热性（定向耐热性） |
| 主要功能 | 阻断从样品区到水冷电极的热流 |
| 温度控制 | 减小轴向梯度，实现从核心到表面的均匀加热 |
| 应用重点 | 对于大型样品和均匀微观结构至关重要 |
| 风险缓解 | 防止翘曲、烧结不完全和热应力 |
通过KINTEK最大化烧结精度
不要让轴向温度梯度影响您的材料质量。KINTEK为您的实验室和生产需求提供专家设计的热管理解决方案。
我们拥有行业领先的研发和制造能力，提供全面的马弗炉、管式炉、旋转炉、真空炉和CVD系统，以及专门的高温实验室炉——所有这些都可以完全定制，以满足您独特的烧结要求。
准备好提高您实验室的效率了吗？ 立即联系我们，与我们的专家咨询最适合您项目的SPS配置。

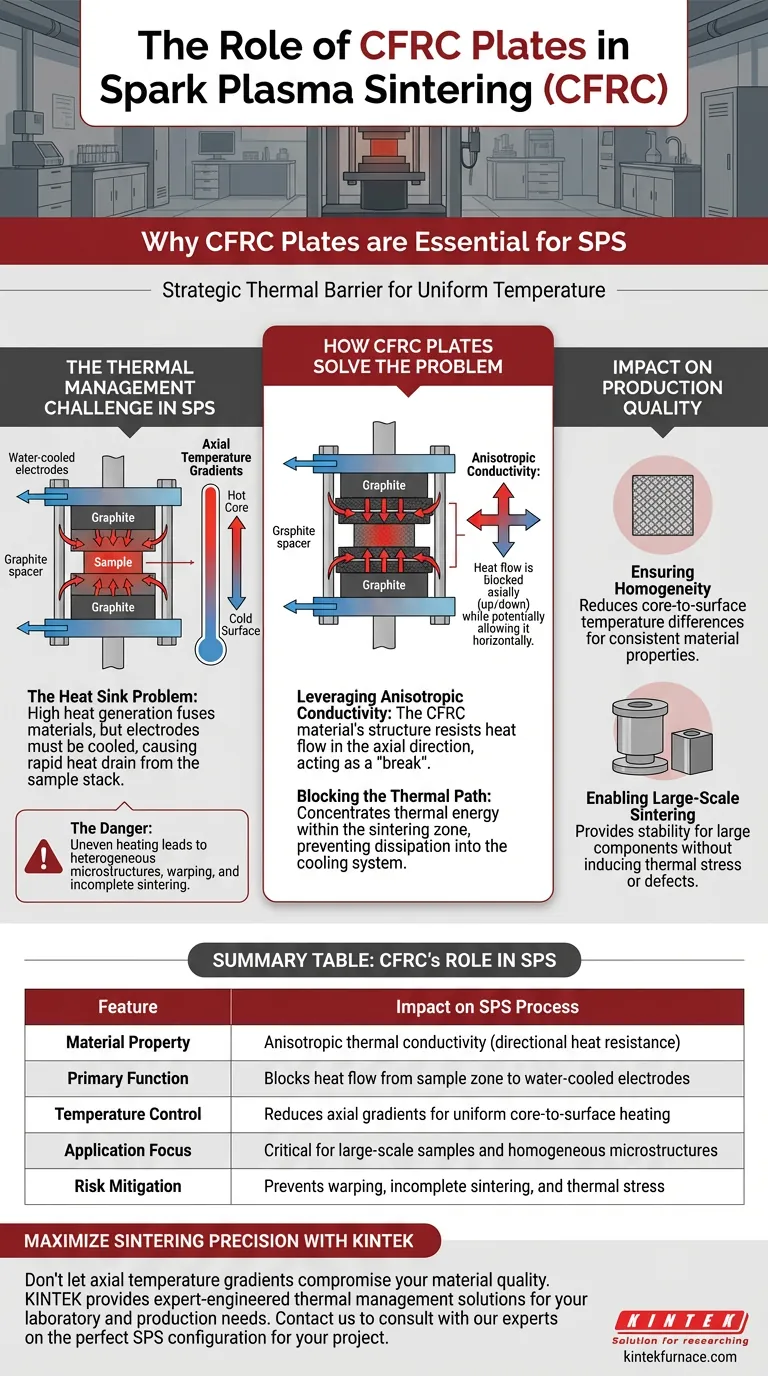

图解指南
